اصول کار
با استفاده از نظریهٔ سطوح سرپوشیدهٔ هرمیتیک، شیر ران‌شین طوری طراحی شده که چند دریچهٔ گرد را به‌صورت نزدیک به یکدیگر در بدنهٔ شیر ترکیب کند.
هنگامی که روتور می‌چرخد، برخی از دریچه‌ها بسته می‌شوند و در عین حال برخی دیگر باز می‌شوند و در نتیجه آب وارد این شیر شده و از آن خارج می‌گردد.
آب وارد این شیر شده و از آن خارج می‌گردد.
ساخت و ساز
شیر ران‌شین از یک دیسک متحرک تخت و یک دیسک ثابت برای عملکرد به‌عنوان شیر استفاده می‌کند؛ دیسک ثابت ساکن است و دیسک متحرک توسط دسته یا موتور به چرخش درمی‌آید.
در دیسک ثابت چند سوراخ کور وجود دارد که از طریق آن‌ها آب از دیسک ثابت و دیسک متحرک عبور می‌کند.
وقتی دیسک متحرک در موقعیت‌های مختلفی نسبت به دیسک ثابت قرار می‌گیرد، مسیرهای جریان متفاوتی ایجاد می‌شوند:
برای شیرهای نرم‌کنندهٔ آب:
این موقعیت‌ها عبارتند از: کارکرد (Service)، شست‌شوی معکوس (Backwash)، تزریق محلول نمک و شست‌شوی آهسته (Brine & Slow Rinse)، تکمیل مخزن نمک (Brine Refill) و شست‌شوی سریع (Fast Rinse).
برای شیر فیلتر
دارای ۳ وضعیت است: سرویس، شست‌وشوی معکوس و شست‌وشوی سریع.

ویژگی‌های ساختاری و عملکردی
ساختار سر بستهٔ در تماس با سطح.
بدون دور زدن آب سخت و قابلیت کارکرد با فشار.
بازگرداندن دستی. دسته می‌تواند در حد ۱۸۰ درجه چرخیده و نصب شود.
کاربردها
سیستم فیلتر خانگی (F56A/F56E/F56F).
فیلتر کربن فعال یا سیستم فیلتر شنی برای سیستم پیش‌تصفیه اسمز معکوس.
● سیستم فیلتر استخر (N56D/F77BS).
N56D/F77BS در صورت نصب برعکس آداپتور جانبی، می‌تواند برای سیستم حذف آهن/منگنز استفاده شود.
نصب برعکس آداپتور جانبی.

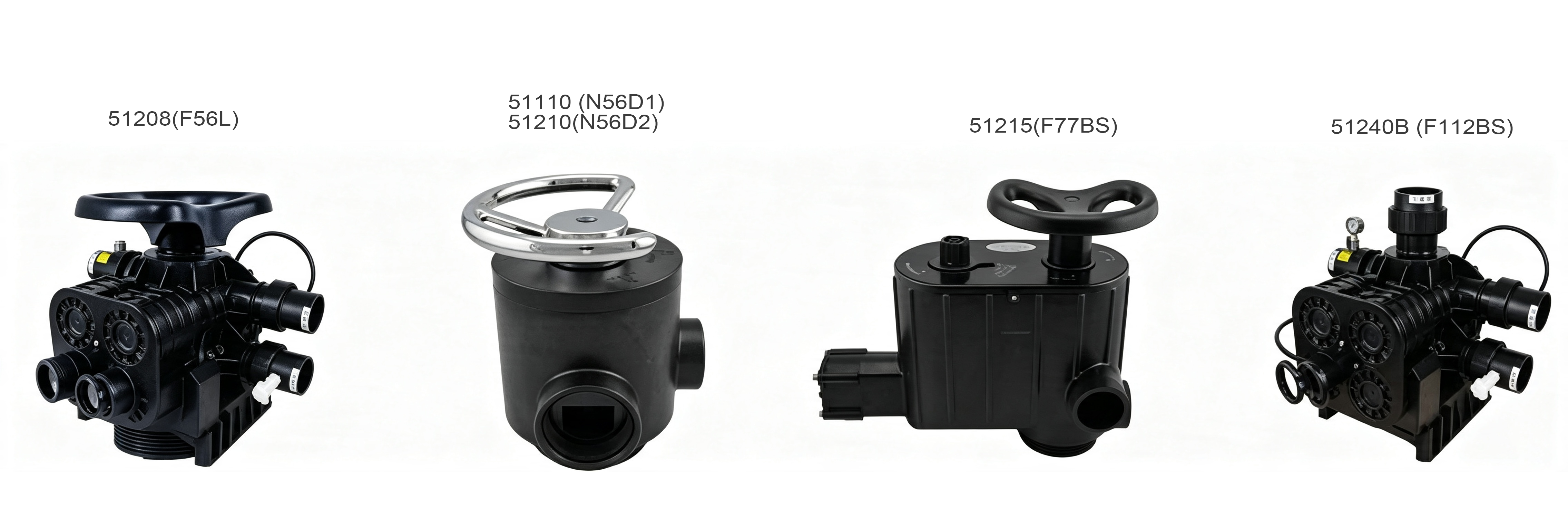

مشخصات محصول

حالت لیتر	۵۱۲۰۸(F56L)	۵۱۱۱۰(N56D1)/۵۱۲۱۰(N56D2)	۵۱۲۱۵(F77BS)	۵۱۲۴۰B(F112BS)
گنجایش آب	۸ مترمکعب در ساعت	10 متر مکعب در ساعت	۱۵ مترمکعب بر ساعت	۴۰ متر مکعب در ساعت
ماده دسته	چرخ‌دستی پلاستیکی	فلزی (D1) / پلاستیکی (D2)	چرخ‌دستی پلاستیکی	چرخ‌دستی پلاستیکی
نوع مونتاژ	برروی	بالا/کناری	بالا/کناری	برون قرار گیری از کنار
ورودی/خرید	۱٫۵ اینچ مذکر	۲ اینچ مؤنث	۲ اینچ مذکر	DN65
فیلتر	۱٫۵ اینچ مذکر	۲ اینچ مؤنث	۲ اینچ مذکر	DN65
پایه	۴ اینچ-۸UN	۴ اینچ-۸UN	۴ اینچ-۸UN	نصب کناری، بالا و
لوله بلندکننده	۱٫۲۵ اینچ قطر داخلی-GB/۱٫۶۶ اینچ قطر خارجی	۱٫۵ اینچ قطر داخلی-GB/۱٫۹ اینچ قطر خارجی	۱٫۵ اینچ قطر داخلی-GB/۱٫۹ اینچ قطر خارجی	پایینی دی‌ان۸۰
اندازهٔ مخزن موجود	۱۰ اینچ تا ۲۴ اینچ	10--24"	۳۰ تا ۳۶ اینچ	۳۶ اینچ تا ۴۸ اینچ
فشار کاری	۰٫۱۵ تا ۰٫۶ مگاپاسکال	۰٫۱۵ تا ۰٫۶ مگاپاسکال	۰٫۲ تا ۰٫۶ مگاپاسکال	۰٫۲ تا ۰٫۶ مگاپاسکال
دمای آب	۵ تا ۵۰ درجه سانتی‌گراد	۵ تا ۵۰ درجه سانتی‌گراد	۵ تا ۵۰ درجه سانتی‌گراد	۵ تا ۵۰ درجه سانتی‌گراد
کلاریت	کمتر از ۲۰ فوت‌یونیت	کمتر از ۲۰ فوت‌یونیت	کمتر از ۲۰ فوت‌یونیت	کمتر از ۲۰ فوت‌یونیت
رسانه ها	شن / کربن فعال	شن / کربن فعال کربن	شن / کربن فعال	شن / کربن فعال

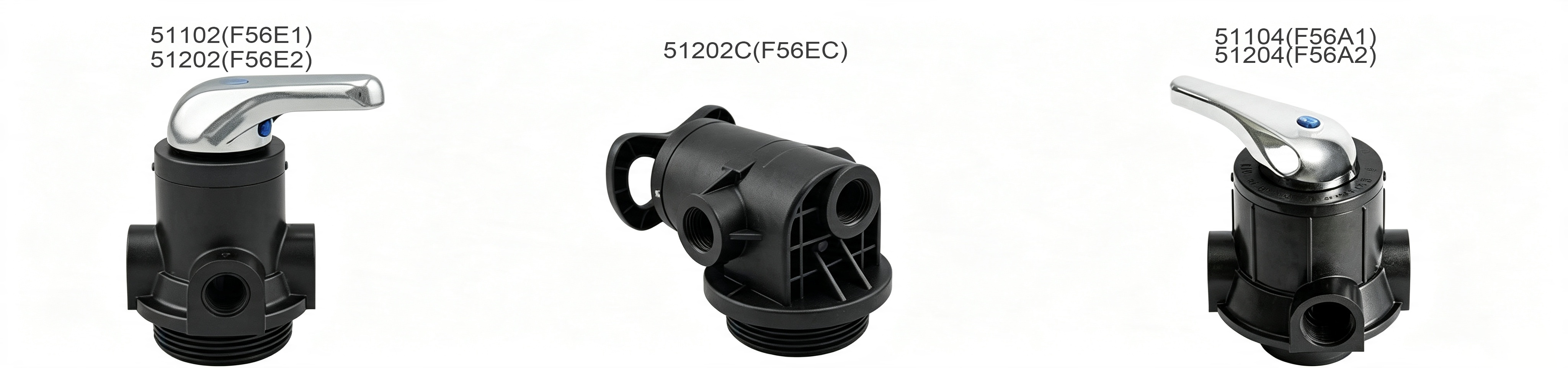

手动控制阀 06.png

مدل	۵۱۱۰۲ (F56E1) / ۵۱۲۰۲ (F56E2)	۵۱۲۰۲C (F56EC)	۵۱۱۰۴ (F56A1) / ۵۱۲۰۴ (F56A2)
گنجایش آب	۲ متر مکعب بر ساعت	۲ متر مکعب بر ساعت	۴ متر مکعب بر ساعت
ماده دسته	فلز (E1) / پلاستیک (E2)	چرخ‌دستی پلاستیکی	فلز (A1)‏ / پلاستیک (A2)
نوع مونتاژ	برروی	نصب از بالا، کنترل از کنار	برروی
ورودی/خرید	۱/۲ اینچ F (−۱) یا ۳/۴ اینچ F (−۲)	۱/۲ اینچ F (−۱) یا ۳/۴ اینچ F (−۲)	۱ اینچ F
فیلتر	۱/۲ اینچ F (−۱) یا ۳/۴ اینچ F (−۲)	۱/۲ اینچ F (−۱) یا ۳/۴ اینچ F (−۲)	۱ اینچ F
پایه	۲٫۵ اینچ − ۸ NPSM	۲٫۵ اینچ − ۸ NPSM	۲٫۵ اینچ − ۸ NPSM
لوله بلندکننده	قطر خارجی ۱٫۰۵ اینچ	قطر خارجی ۱٫۰۵ اینچ	قطر خارجی ۱٫۰۵ اینچ
اندازهٔ مخزن موجود	6"-10"	6"-10"	6"-12"
فشار کاری	۰٫۱۵ تا ۰٫۶ مگاپاسکال	۰٫۱۵ تا ۰٫۶ مگاپاسکال	۰٫۱۵ تا ۰٫۶ مگاپاسکال
دمای آب	۵ تا ۵۰ درجه سانتی‌گراد	۵ تا ۵۰ درجه سانتی‌گراد	۵ تا ۵۰ درجه سانتی‌گراد
کلاریت	کمتر از ۲۰ فوت‌یونیت	کمتر از ۲۰ فوت‌یونیت	کمتر از ۲۰ فوت‌یونیت
رسانه ها	شن / کربن فعال	شن / کربن فعال	شن / زغال فعال

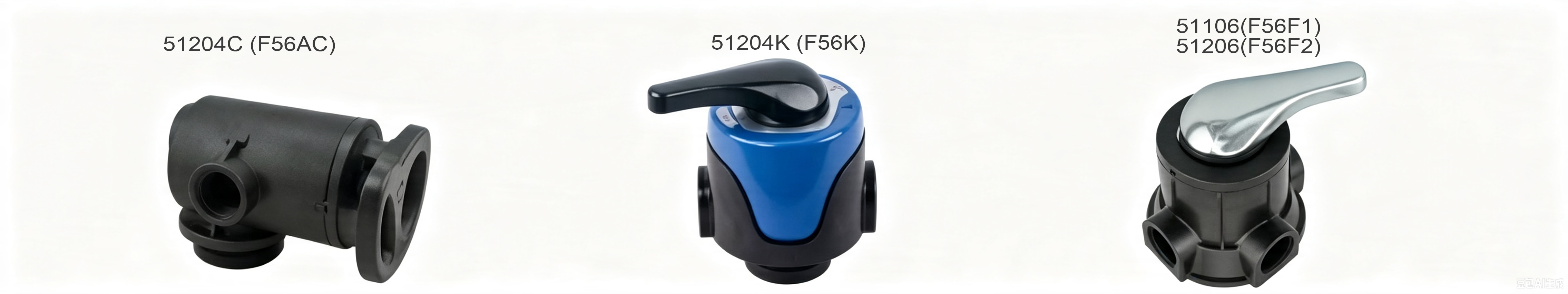

手动控制阀 08.png

مدل	۵۱۲۰۴سی (اف۵۶اسی)	۵۱۲۰۴کی (اف۵۶کی)	۵۱۱۰۶ (اف۵۶اف۱)‏/۵۱۲۰۶ (اف۵۶اف۲)
گنجایش آب	4m³/h	4m³/h	6 متر مکعب/ساعت
ماده دسته	چرخ‌دستی پلاستیکی	پلاستیک	فلز (اف۱)‏/پلاستیک (اف۲)
نوع مونتاژ	نصب از بالا، کنترل از کنار	برروی	برروی
ورودی/خرید	۱ اینچ F	۱ اینچ F	ورودی راست و خروجی چپ با قطر یک اینچ
فیلتر	۱ اینچ F	۱ اینچ F	۱ اینچ F
پایه	۲٫۵ اینچ − ۸ NPSM	۲٫۵ اینچ − ۸ NPSM	۲٫۵ اینچ − ۸ NPSM
لوله بلندکننده	قطر خارجی ۱٫۰۵ اینچ	قطر خارجی ۱٫۰۵ اینچ	۱ اینچ D-GB
اندازهٔ مخزن موجود	6"－12"	6"-12"	6"-14"
فشار کاری	۰٫۱۵ تا ۰٫۶ مگاپاسکال	۰٫۱۵ تا ۰٫۶ مگاپاسکال	۰٫۱۵ تا ۰٫۶ مگاپاسکال
دمای آب	۵ تا ۵۰ درجه سانتی‌گراد	۵ تا ۵۰ درجه سلسیوس	۵ تا ۵۰ درجه سانتی‌گراد
کلاریت	کمتر از ۲۰ فوت‌یونیت	کمتر از ۲۰ فوت‌یونیت	کمتر از ۲۰ فوت‌یونیت
رسانه ها	شن / کربن فعال	شن / کربن فعال	شن / کربن فعال

کاربرد محصول

:

صافی‌زنی و نرم‌سازی:
۱. حوزه‌های صنعتی
صافی‌زنی و نرم‌سازی آب برای دیگ‌های بخار، تجهیزات تبادل حرارتی، سیستم‌های خنک‌کننده و سیستم RO.
۲. کشاورزی
صافی‌زنی و نرم‌سازی آب برای آبیاری محصولات زراعی و گل‌ها، آشامیدن دام، شست‌وشوی سبزیجات و میوه‌ها.
۳٫ مسکونی
صاف‌سازی و نرم‌سازی آب برای آشامیدن، حمام‌گرفتن و پخت‌وپز، همچنین برای بویلرهاي الکتریکی، گرم‌کننده‌های آب، سیستم‌های گرمایش از کف و سایر تأسیسات. همچنین برای بویلرهاي الکتریکی، گرم‌کننده‌های آب، سیستم‌های گرمایش از کف و سایر تأسیسات. همچنین برای بویلرهاي الکتریکی، گرم‌کننده‌های آب، سیستم‌های گرمایش از کف و سایر تأسیسات.
۴٫ تجاری
پیش‌صاف‌سازی و نرم‌سازی سیستم RO برای آشامیدن و مصارف خانگی. این سیستم را می‌توان برای صاف‌سازی استخر نیز به‌کار برد. این سیستم را می‌توان برای صاف‌سازی استخر نیز به‌کار برد.

تreatment آب فرآیندی:

۱٫ شیرین‌سازی (آب خالص و فوق‌خالص)
آب تغذیه بویلرهای نیروگاه، آزمایشگاه‌ها، کارخانه‌های آبکاری، تولید مدارهای مجتمع، تهیه داروها، آب آشامیدنی در صنایع بیوشیمی، آرایشی و بهداشتی و سایر زمینه‌ها.
2،فیلتراسیون حذف آهن و منگنز
حذف مقدار اضافی آهن و منگنز در آب زیرزمینی برای مصارف خانگی و تولید صنعتی.
3،حذف گاز
حذف گاز از آب دیگ بخار به منظور جلوگیری از خوردگی اکسیژنی لوله‌کشی، مخزن آب و سایر قطعات فلزی.
4،حذف فلوراید
حذف فلورین اضافی در آب زیرزمینی برای محافظت از مردم در برابر فلوروزیس.
