Cartucho de filtro de alta presión interna y alto caudal BHP

Cartucho de filtro de alta presión interna y alto caudal BHP

Los cartuchos de filtro de alto caudal serie BHP adoptan un diseño de gran diámetro de 6 pulgadas con una sola abertura. Gracias a su superficie de filtración ultraextensa y sus canales de flujo optimizados, ofrecen una elevada capacidad de retención de contaminantes, baja resistencia y filtración eficiente. Con un recorrido de flujo de dentro hacia fuera, las partículas quedan atrapadas firmemente en el interior del cartucho. Un medio filtrante de fibra de alta precisión, combinado con una estructura reforzada, garantiza una filtración estable y una excelente resistencia a la presión. Fabricados íntegramente en polipropileno (PP) mediante soldadura por fusión térmica, no contienen adhesivos ni aditivos. Su bajo nivel de extractables y su amplia compatibilidad química los hacen adecuados para la filtración de fluidos complejos. Su diseño compacto y sencilla instalación ahorran espacio y constituyen una solución eficiente para la filtración industrial.

Resumen
Parámetros del producto
Control de calidad
Campos de Aplicación

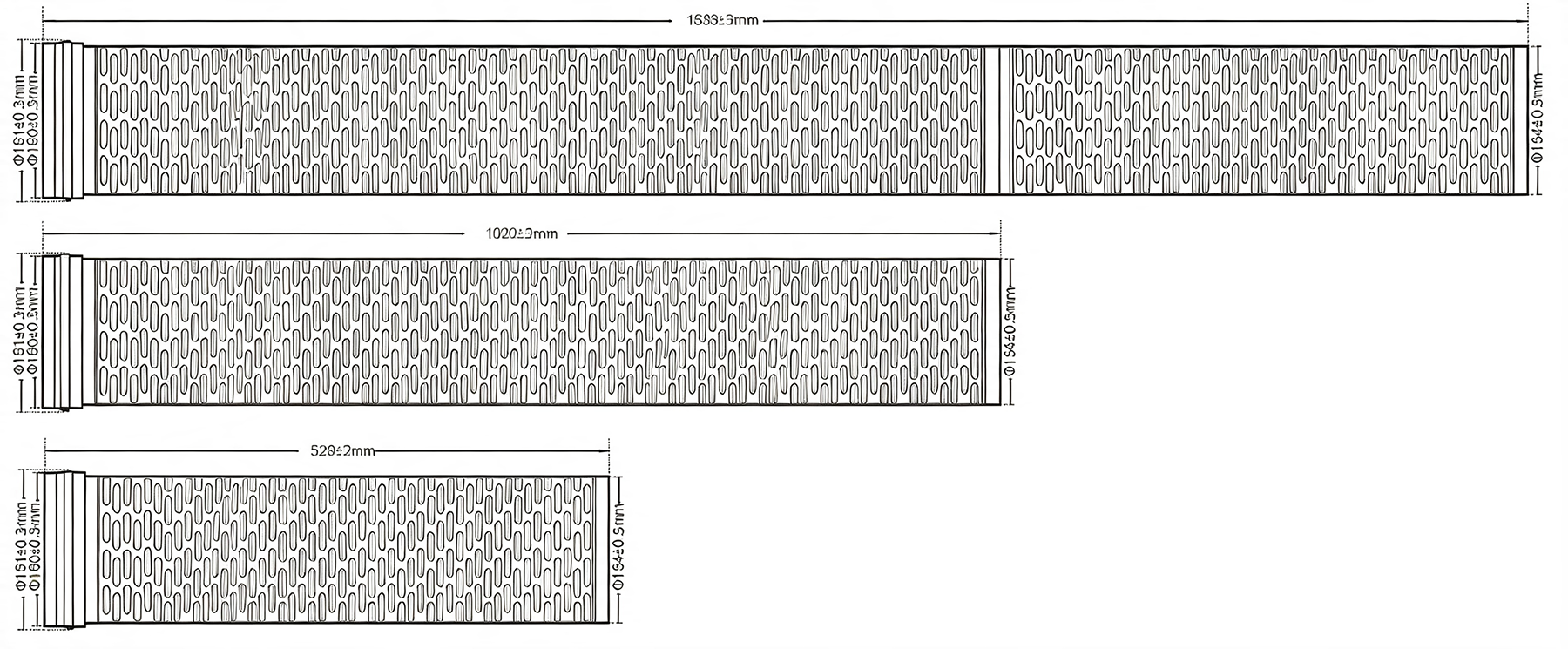

Dibujo dimensional del producto

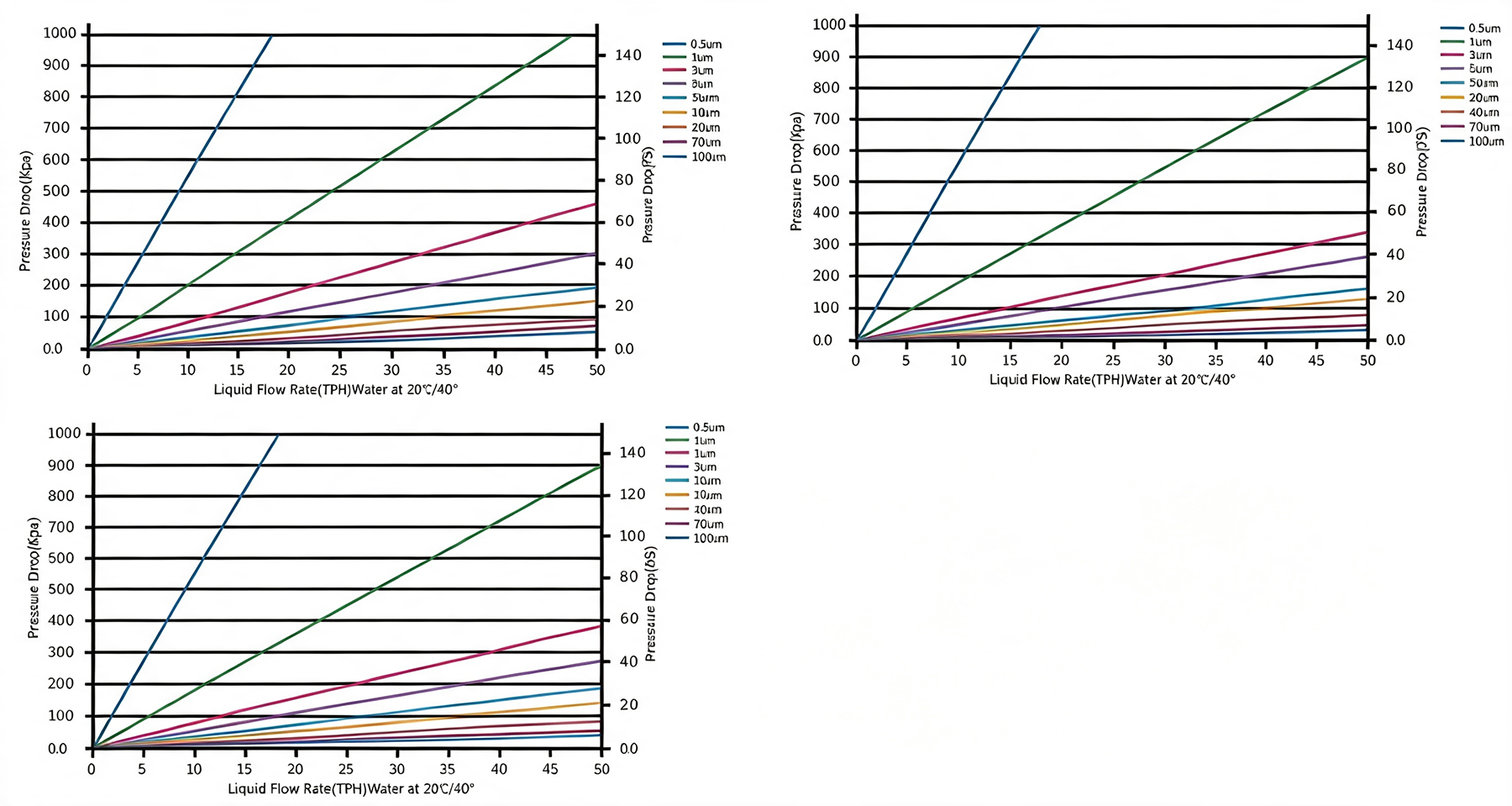

Curva de caudal y caída de presión
Productos recomendados

Filtros de alta fluencia serie BHP

Los filtros de alta fluencia serie BHP adoptan una estructura de presión interna de extremo único de gran diámetro (6 pulgadas). Apoyados por un área de filtración ultraextensa y un diseño de canal de flujo optimizado mediante mecánica de fluidos, conforman un sistema de filtración eficiente que ofrece alta capacidad de retención de contaminantes y baja caída de presión, con múltiples ventajas clave adecuadas para condiciones industriales exigentes:

I. Ventajas en estructura y diseño de flujo

Filtración por presión interna (flujo de dentro a fuera)

El líquido atraviesa el elemento filtrante desde el interior hacia el exterior, mientras que los contaminantes sólidos quedan retenidos dentro del medio filtrante para evitar su difusión hacia el exterior. La superficie exterior del filtro permanece limpia, reduciendo considerablemente el riesgo de contaminación secundaria durante el reemplazo del filtro. Asimismo, evita la desintegración de la torta filtrante, lo que protege las tuberías aguas abajo y garantiza una calidad estable del filtrado.

estructura de extremo abierto único de 6 pulgadas de gran diámetro

En comparación con los filtros de alto caudal convencionales de 4 pulgadas, el área efectiva de filtración por cartucho se incrementa significativamente. A igual caudal, se requieren menos elementos filtrantes y las carcasas de filtro compatibles ocupan menos espacio en planta, reduciendo tanto la inversión en equipos como el espacio necesario para la instalación in situ. La tapa de extremo abierto único es compatible con las carcasas estándar de filtros de alto caudal; su instalación y extracción son sencillas y eficientes, lo que disminuye las horas de mantenimiento.

Canales de flujo optimizados para funcionamiento a baja presión diferencial

Los canales de flujo se optimizan mediante simulación para lograr una distribución uniforme del fluido y minimizar la turbulencia y las pérdidas locales de resistencia. Se puede mantener una baja presión diferencial de operación incluso en condiciones de alto caudal, lo que reduce la carga de la bomba y el consumo energético. Además, la presión diferencial aumenta moderadamente, lo que prolonga la vida útil en línea del filtro.

II. Ventajas en el rendimiento de filtración

Área de filtración ultraextensa y alta capacidad de retención de contaminantes

El medio filtrante plegado se despliega completamente para maximizar el área efectiva de filtración, lo que permite retener grandes volúmenes de sólidos en suspensión y contaminantes coloidales. Con una misma calidad de agua de alimentación, se alarga el ciclo de obstrucción del filtro, reduciéndose así las paradas frecuentes para su sustitución y mejorándose la eficiencia operativa continua del sistema.

Intercepción estable de alta precisión y excelente resistencia a la presión diferencial

Se utiliza un medio filtrante de fibra de polipropileno de alta pureza clasificado, combinado con un esqueleto de soporte reforzado integrado para evitar el colapso del medio filtrante bajo presión. El filtro puede soportar una mayor presión diferencial de operación. La precisión de filtración se mantiene constante ante fluctuaciones en la calidad del agua de alimentación y cambios bruscos de caudal, evitando la filtración de contaminantes.

III. Ventajas en materiales y tecnología de fabricación

Construcción integral de polipropileno (PP) fusionada térmicamente, sin adhesivos

El medio filtrante, el esqueleto de soporte y las tapas extremas están fabricados íntegramente en PP de alta pureza y unidos mediante soldadura por fusión térmica. No se utilizan adhesivos, resinas ni otros agentes aglutinantes. Los extractables son mínimos, sin lixiviación de ligantes químicos, eliminando así la contaminación de los fluidos de proceso.

Excelente compatibilidad química

El polipropileno resiste ácidos, álcalis, soluciones salinas y la mayoría de los disolventes orgánicos. Es adecuado para una amplia gama de fluidos complejos, como agua purificada, materias primas químicas, recubrimientos, soluciones para galvanoplastia y productos químicos para tratamiento de aguas, cubriendo condiciones de trabajo muy diversas.

IV. Ventajas en operación y mantenimiento

Costos operativos totales más bajos

Cada cartucho filtrante ofrece un caudal elevado y una mayor vida útil, reduciendo así el consumo en la adquisición de filtros. La baja caída de presión disminuye el consumo energético de las bombas, y la menor frecuencia de paradas para sustitución conlleva costos integrales de mantenimiento notablemente más bajos en comparación con los filtros plegados convencionales.

Amplia adaptabilidad a aplicaciones industriales

Con un diseño modular compacto, los filtros se pueden utilizar individualmente o en paralelo de forma flexible. Se aplican ampliamente en procesos de prefiltración, como la filtración con cartuchos RO, sistemas de agua purificada y ultrapura, filtración de materias primas químicas, tratamiento de aguas municipales, galvanoplastia, procesamiento de alimentos y bebidas, industria de productos químicos finos y otros escenarios de filtración de precisión.

Seguro y respetuoso con el medio ambiente para una producción limpia

Los materiales cumplen con los estándares industriales de limpieza de fluidos y presentan bajo riesgo de desprendimiento de fibras. Los filtros usados pueden recolectarse y reciclarse sin liberar contaminantes persistentes, cumpliendo así los requisitos de producción limpia y normativa ambiental.

Parámetros del producto

Longitud del cartucho filtrante	20",40",60"
Diámetro exterior	154mm
Material de filtro	Polipropileno (PP), Fibra de vidrio (GF)
Marco	Polipropileno (PP), Fibra de vidrio (GF)
Estructura del núcleo interno	Plegado
Anillo de sellado	EPDM, silicona roja, caucho nitrílico (NBR)
Dirección del flujo	De dentro hacia fuera
Precisión de filtración	0,5 μm, 1 μm, 3 μm, 5 μm, 10 μm, 20 μm, 50 μm, 100 μm

Condiciones de operación

Artículo	ESPECIFICACIÓN
Temperatura Máxima de Operación	Polipropileno (PP): 82 °C; Fibra de vidrio (GF): 121 °C
Presión diferencial máxima	Polipropileno (PP): 3,4 bar a 20 °C; Fibra de vidrio (GF): 3,4 bar a 20 °C
Presión diferencial recomendada para el reemplazo del cartucho	2,4 bar a 20 °C
Dirección del flujo	De dentro hacia fuera
Caudal máximo de diseño	20": 15 m ³/H 40": 30 m ³/H 60": 45 m ²/H

Control de calidad

Cumple con las normas FDA 21 CFR, aplicable al procesamiento de alimentos y bebidas.
Cumple con la norma de aceptación DL/T 1866-2018 emitida por la Administración Nacional de Energía.
Se implementa estrictamente el sistema de gestión de calidad ISO 9001:2015.
