Af-gasningsmembranmodul HNJC-10X28 | Af-gasningsmembran (MG) |

Af-gassningsmembranteknologi anvendes nu bredt til fjernelse af ammoniak fra spildevand, deoxygenation af vand af høj renhed samt fjernelse af kuldioxid. Den kan reducere ammoniak-nitrogen (NH3) i vand til så lavt som 1 ppm, ilt (O2) til 1 ppb og kuldioxid (CO2) til 1 ppm. Membranmodulet indeholder patenterede konstruktionsløsninger såsom en vævet opstilling, fordelingsrør i midten samt baffleplader. Disse innovationer giver en ekstern masseoverførselskoefficient, der er mere end tre gange større end ved bundet filamentmembranopstilling, samtidig med at membranmaterialet bruges mere end 50 % mindre end ved lignende produkter. Denne teknologi opnår en præcisionsseparation og gasrensehed, som ikke kan opnås med traditionelle tårnbaserede gas-væske-separationsmetoder – f.eks. ved at reducere koncentrationen af opløst kuldioxid (CO2) i vand til under 1 ppm.


Produktfunktioner

1. Fremragende hydrofobe egenskaber
Membranens udluftningsfunktion sikres af dens hydrofobe egenskaber. Efter længere tids drift i vand kan membranporene dog gradvist blive hydrofile, hvilket kan føre til vandindtrængen, forstyrrelse af gas-væske-grænsefladen og endelig tab af adskillelseseffektivitet. Gennem en specialiseret por-dannelses-teknik har membranfilamenterne et overfladiskindlag med en porestørrelse på 5 nm og en kontrollerbar tykkelse på mellem 0,1 og 1,5 μm. Med en meget koncentreret porestørrelsesfordeling og forlænget hydrofob levetid sikrer membranfilamenterne praktisk ingeniørmæssig værdi for udluftningsapplikationer.
2. Højtkvalificeret filamentpakning
Membranfilamentvævningsteknologien omfatter vævning af filamenterne til et stof, som derefter rulles sammen til en cylindrisk modul og placeres i et skal. Denne teknik udvider betydeligt den effektive kontaktareal af kontaktoren, mens hvert filament pålideligt fastgøres for at forhindre svingning forårsaget af vandstrømningen. Denne konstruktion eliminerer effektivt filamentbrud og sikrer en konstant udløbsvandkvalitet fra systemet.
3. Effektiv gas-væske-kontaktmetode
Membrankontaktoren har en strømningsafskærmning placeret centralt og bruger et centralt rør til vandfordeling. Denne konfiguration skaber et jetstrømningsmønster af væsken langs membranfilamenternes overflade, hvor væskens strømningsretning uden for filamenterne danner en bestemt vinkel med gasstrømningsretningen inden i dem. Denne konstruktion optimerer strømningsstien betydeligt og forbedrer masseoverførselseffektiviteten markant både på skal-siden og på rør-siden.

Produktspecifikationer og materiale

	Model	HNJC-10X28
Produkt specifikationer	Produktmix	Eksternt trykstyringsmode, hvor væske strømmer gennem skallesiden og vakuum anvendes på rørsiden.
	Væskestrømningsvejledning	10–57 m³/t
	Membranareal	128 m²
	Maksimalt arbejdstemperatur/tryk på skallens side for VÆSKE	Skalleside: 5–50 °C ved 7,2 bar; 70 °C ved 2,1 bar. Rørside: 25 °C ved 6,2 bar
	Flankeforbindelser	Væskeindgang/udgang: 3-tommers flange (GB-standard/tilpasselig) Vakuumport: 1-tommers flange (GB-standard/tilpasselig)
Materiale	Membran/pottemateriale	Pp
	Membranfilamenttype	X-30/40
	Skal-/husmateriale	PVC/Edelstål 304
	Indskudsmateriale	Epoxy
	Gummistiftsmateriale	FFKM/EPDM/FKM

·Opbevaringsanbefaling: Ved længerevarende inaktivitet skal modulet tørres og opbevares under vakuum.

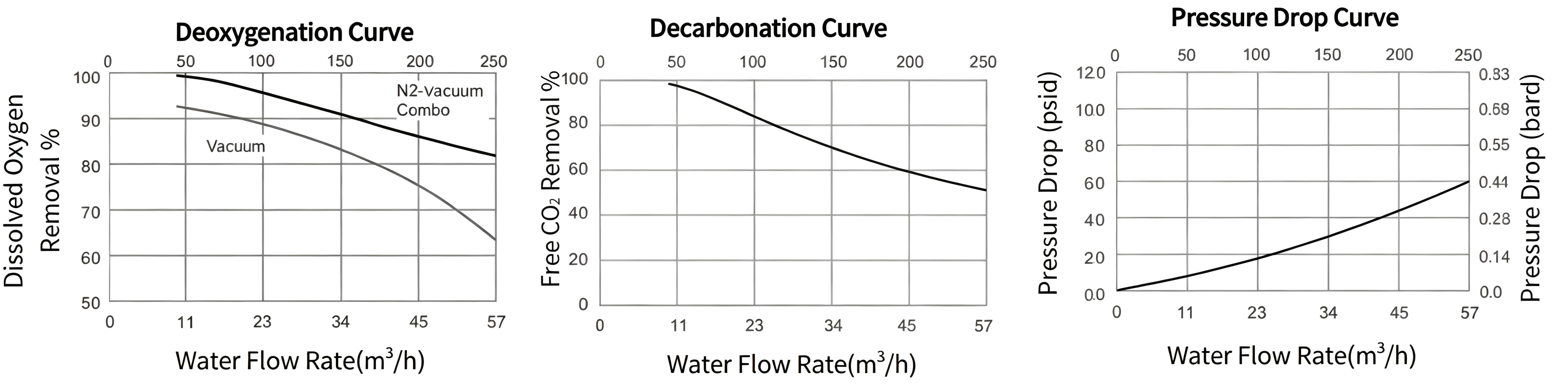

Strømningskurve

14 28.png 10 28.png

Bemærk:

De viste trykfaldsdata repræsenterer kurven for gennemsnitsydelsen for denne membrankontaktormodel, hvor enkelte enheder kan afvige med op til ±3 % fra dette gennemsnit.
De angivne data for deoxygenationseffektiviteten afspejler kurven for gennemsnitsydelsen for denne model, hvor enkelte membrankontaktorer kan afvige med op til ±3 % fra gennemsnittet.
Der blev udført tests ved 25 °C med et vakuumniveau på 50 torr og rent vand som testmedium.
Alle målinger blev foretaget via PVC-rør med nomineldiameter 100 mm, og tryktab blev registreret ved let positiv udløbspres

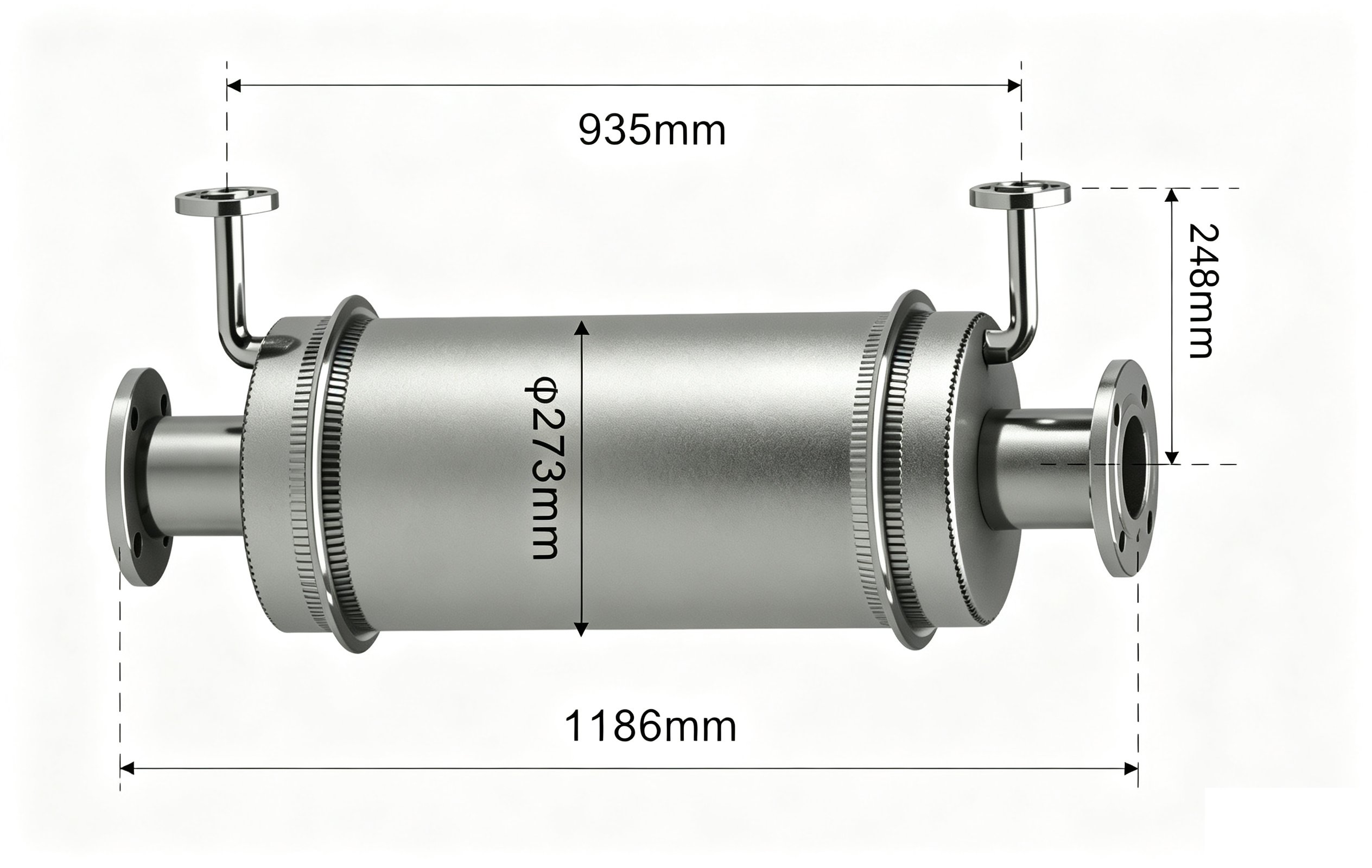

Produktstørrelse

10 28.尺寸.png
