Modul odplyňovací membrány HNJC-14x28
Technologie degasovacích membrán je nyní široce využívána při odstraňování amoniaku z odpadních vod, odkysličování vody vysoké čistoty a odstraňování oxidu uhličitého (CO2). Může snížit obsah amoniakového dusíku (NH3) ve vodě až na 1 ppm, kyslíku (O2) až na 1 ppb a oxidu uhličitého (CO2) až na 1 ppm. Modul membrány zahrnuje patentovaná konstrukční řešení, jako je tkaná konfigurace, rozvádění vody prostřednictvím střední trubky a přepážky. Tyto inovace umožňují vnější koeficient hmotnostního přenosu více než třikrát vyšší než u uspořádání svazků membránových vláken a současně snižují spotřebu membránového materiálu o více než 50 % ve srovnání s podobnými produkty. Tato technologie umožňuje separaci a úpravu plynů s vysokou přesností, kterou nelze dosáhnout tradičními metodami plyno-kapalinní separace založenými na věžích, například snížením koncentrace rozpuštěného oxidu uhličitého (CO2) ve vodě pod 1 ppm.
- Přehled
- Vlastnosti produktu
- Specifikace výrobku a materiál
- Průtoková křivka
- Velikost produktu
- Doporučené produkty
Technologie degasovacích membrán je nyní široce využívána při odstraňování amoniaku z odpadních vod, odkysličování vody vysoké čistoty a odstraňování oxidu uhličitého (CO2). Může snížit obsah amoniakového dusíku (NH3) ve vodě až na 1 ppm, kyslíku (O2) až na 1 ppb a oxidu uhličitého (CO2) až na 1 ppm. Modul membrány zahrnuje patentovaná konstrukční řešení, jako je tkaná konfigurace, rozvádění vody prostřednictvím střední trubky a přepážky. Tyto inovace umožňují vnější koeficient hmotnostního přenosu více než třikrát vyšší než u uspořádání svazků membránových vláken a současně snižují spotřebu membránového materiálu o více než 50 % ve srovnání s podobnými produkty. Tato technologie umožňuje separaci a úpravu plynů s vysokou přesností, kterou nelze dosáhnout tradičními metodami plyno-kapalinní separace založenými na věžích, například snížením koncentrace rozpuštěného oxidu uhličitého (CO2) ve vodě pod 1 ppm.
Vlastnosti produktu
1. Vynikající hydrofobní vlastnosti
Odplyňovací funkce membrány je zajištěna jejími hydrofobními vlastnostmi. Po delším provozu ve vodě se však mohou póry membrány postupně stát hydrofilními, což může vést k pronikání vody, porušení rozhraní plyn–kapalina a nakonec ke ztrátě účinnosti separace. Díky specializované technologii tvorby pórů mají filamenty membrány povrchovou kůrku s velikostí pórů 5 nm a řiditelnou tloušťkou v rozmezí 0,1 až 1,5 μm. Díky vysoce koncentrovanému rozdělení velikosti pórů a prodlouženému trvání hydrofobnosti zajišťují filamenty membrány praktickou inženýrskou hodnotu pro odplyňovací aplikace.
2. Vysoce specializované uspořádání filamentů
Technologie tkaní vláken membránového kontaktoru spočívá v utkání vláken do látky, která je následně navinuta do válcového modulu a umístěna do skříně. Tato technika výrazně rozšiřuje účinnou kontaktní plochu kontaktoru a zároveň pevně fixuje každé vlákno, aby se zabránilo jejich kývání způsobenému průtokem vody. Tento návrh účinně eliminuje přerušení vláken a zajišťuje stálou kvalitu výstupní vody ze systému.
3. Účinná metoda plyno-kapalinního kontaktu
Membránový kontaktor je vybaven přepážkou proudění umístěnou ve středu a využívá středovou trubku pro rozvod vody. Toto uspořádání vytváří proudění kapaliny ve formě jetu podél povrchu membránových vláken, přičemž směr proudění kapaliny vně vláken svírá určitý úhel se směrem proudění plynu uvnitř vláken. Tento návrh výrazně optimalizuje tokovou dráhu a výrazně zvyšuje účinnost přenosu hmoty jak na straně pláště, tak na straně trubek.
Specifikace výrobku a materiál
| Model | HNJC-14X28 | |
| TECHNICKÉ SPECIFIKACE PRODUKTU | Produktová směs | Externí přetlakový režim: kapalina proudí na straně pláště, na straně trubek je aplikován vakuum. |
| Pokyny pro průtok kapaliny | 16–91 m³/h | |
| Plocha membrány | 128 m² | |
| Maximální provozní teplota a tlak kapaliny na straně pláště | Strana pláště: 5–50 °C při 7,2 baru; 70 °C při 2,1 baru. Strana trubek: 25 °C při 6,2 baru. | |
| Přírubová spojení | Vstup/výstup kapaliny: přírubové spojení o průměru 4 palce (norma GB / dle přání) Vakuumový port: přírubové spojení o průměru 2 palce (norma GB / dle přání) |
|
| Materiál | Membránový materiál / materiál pro zalití | PP |
| Typ membránového vlákna | X-30/40 | |
| Materiál skříně / pláště | PVC/nerezová ocel 304 | |
| Zalévací materiál | Epoxid | |
| Materiál uzavíracího kroužku | FFKM/EPDM/FKM |
·Doporučení pro skladování: Při dlouhodobé nečinnosti by měl být modul vysušen a uložen ve vakuu.

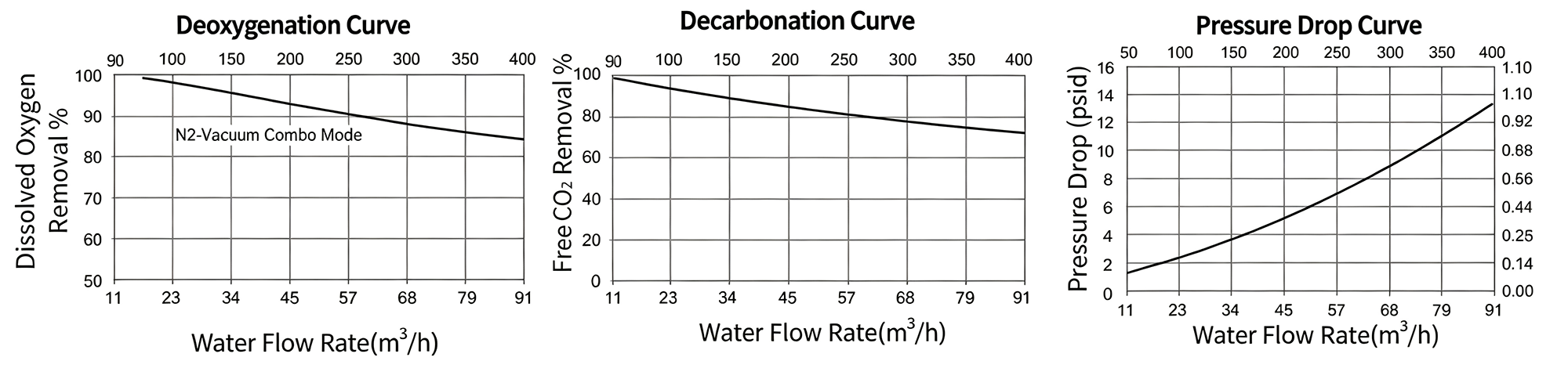

Průtoková křivka
Poznámka:
- Uvedená data o tlakovém úbytku představují průměrnou pracovní charakteristiku tohoto modelu membránového kontaktoru, přičemž jednotlivé kusy se mohou od této průměrné hodnoty lišit do ±3 %.
- Poskytnutá data o účinnosti odplynění odrážejí průměrnou pracovní charakteristiku tohoto modelu, přičemž jednotlivé membránové kontaktory se mohou od průměrné hodnoty lišit do ±3 %.
- Testování probíhalo při teplotě 25 °C a podtlaku 50 torr s použitím čisté vody jako testovacího prostředí.
- Všechna měření byla získána pomocí PVC potrubí DN100, přičemž ztráta tlaku byla zaznamenána za podmínek mírně kladného výstupního tlaku.

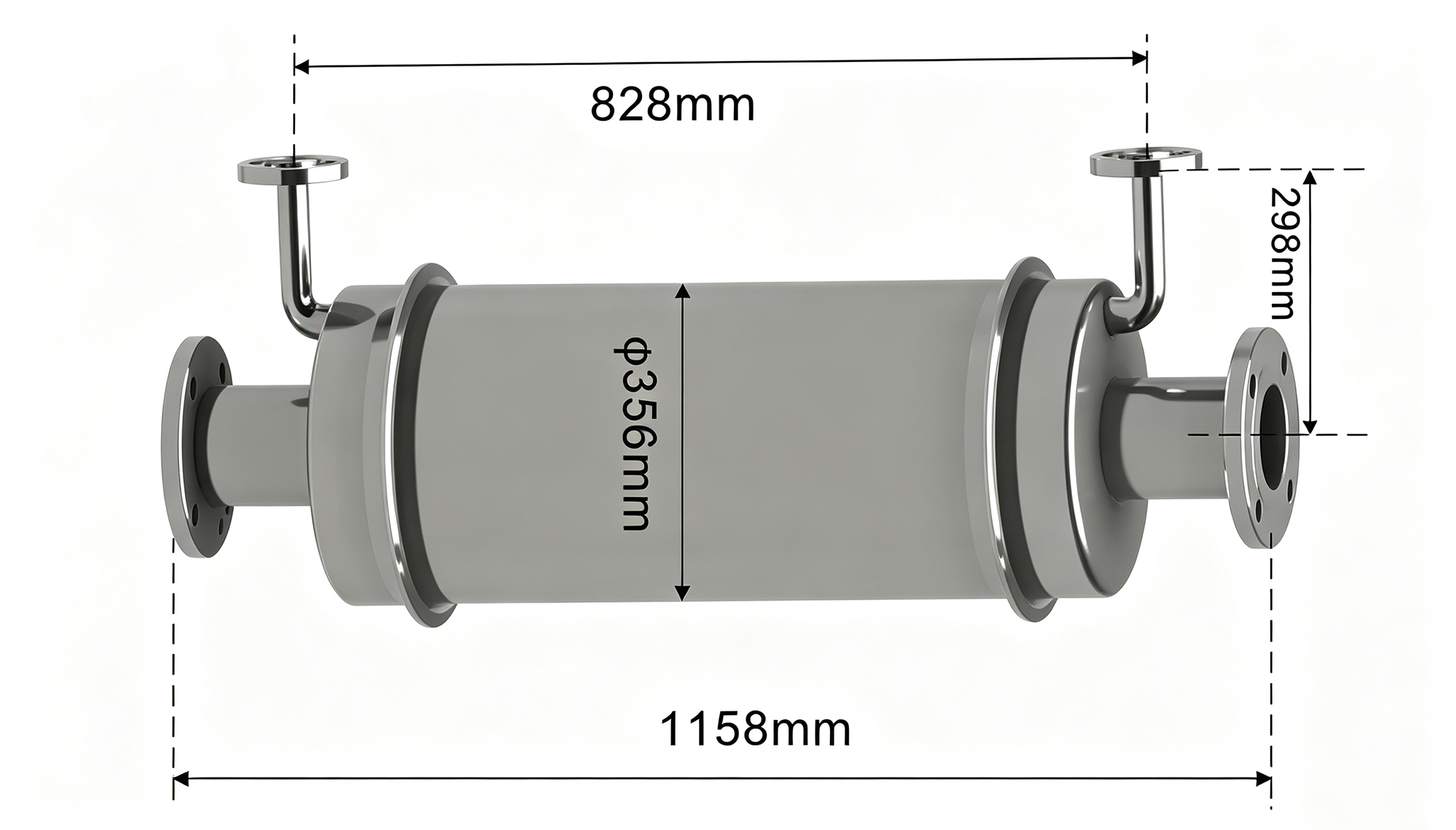

Velikost produktu
