وحدة الغشاء الأنبوبية ذات القناة المفتوحة (ST)

وحدة الغشاء الأنبوبية ذات القناة المفتوحة (ST)

وقد صُمِّمت وحدة الغشاء الأنبوبية ذات القناة المفتوحة لمعالجة المياه عالية الملوحة وعالية تركيز المواد العضوية القابلة للتحلل البيولوجي (COD). ويمكن لهذه الوحدة أن تتحمل ضغطًا يصل إلى ١٢٠ بار، وتركيز COD يصل إلى ١٢٠٠٠٠ ملغم/لتر، وذلك بفضل تحسين تصميم قناة تدفق المادة وإحكام الختم. كما ساهم التصميم الدوراني في زيادة مساحة الترشيح. ونقدِّم خدمات التخصيص الشخصي بأشكال مختلفة مثل الترتيب المتوازي والمموج، إضافةً إلى خيارات متنوعة لسماكة القناة مثل ٣٢ ميل و٤٧ ميل وغيرها. وبذلك تحقِّق هذه الوحدة وفورات كبيرة في التكلفة وأداءً محسَّنًا في فصل التركيز.

نظرة عامة
مواصفات المنتج
تطبيقات المنتج
الميزات الفنية
المنتجات الموصى بها

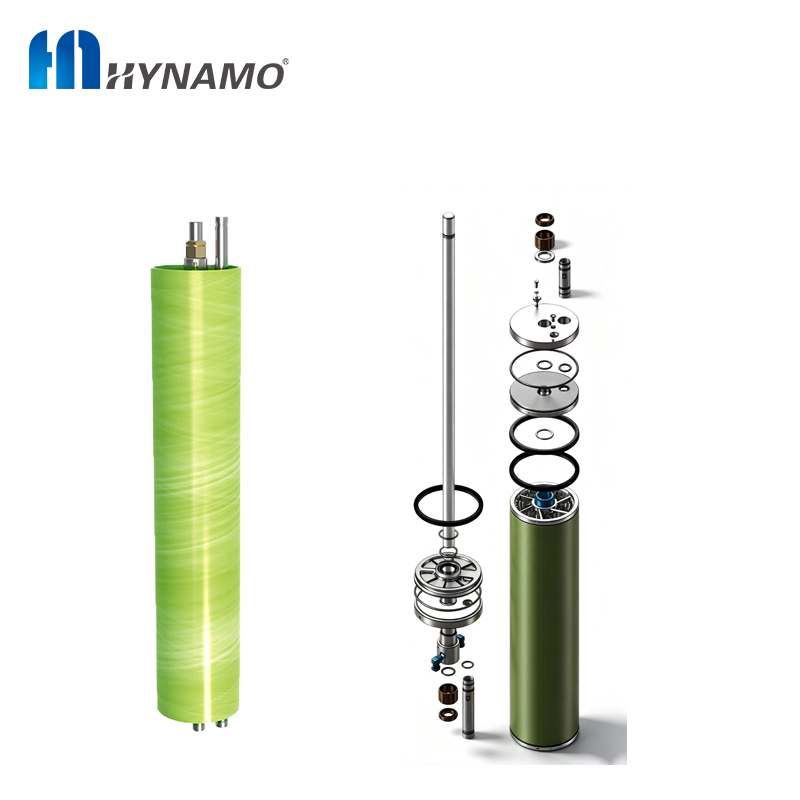

وصف منتج غشاء STRO

عنصر جديد عالي الضغط من نوع الشبكة لعملية التناضح العكسي
تصميم وحدة الغشاء الملتفة حلزونيًّا

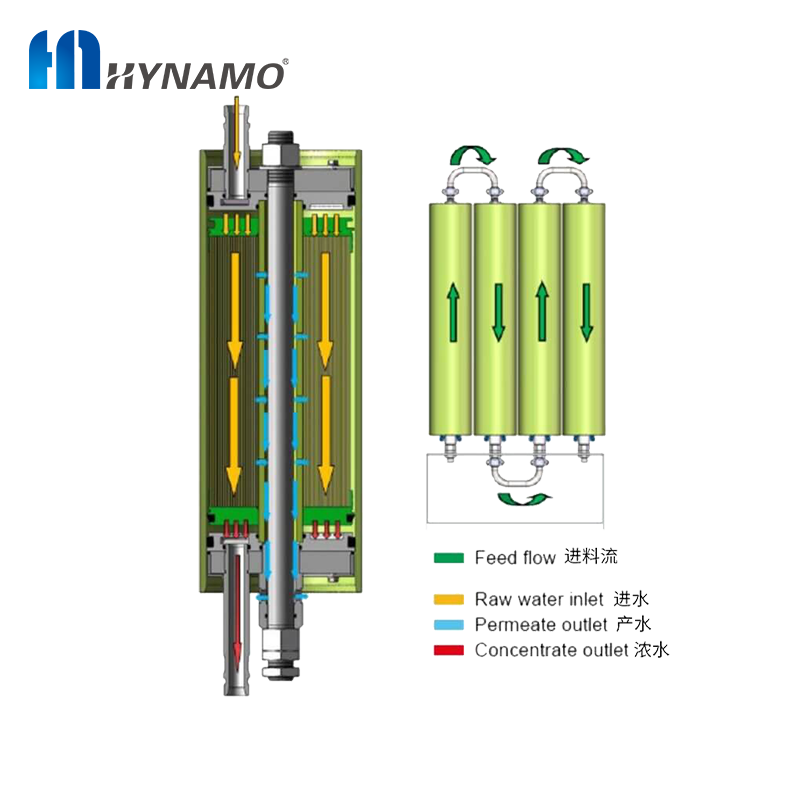

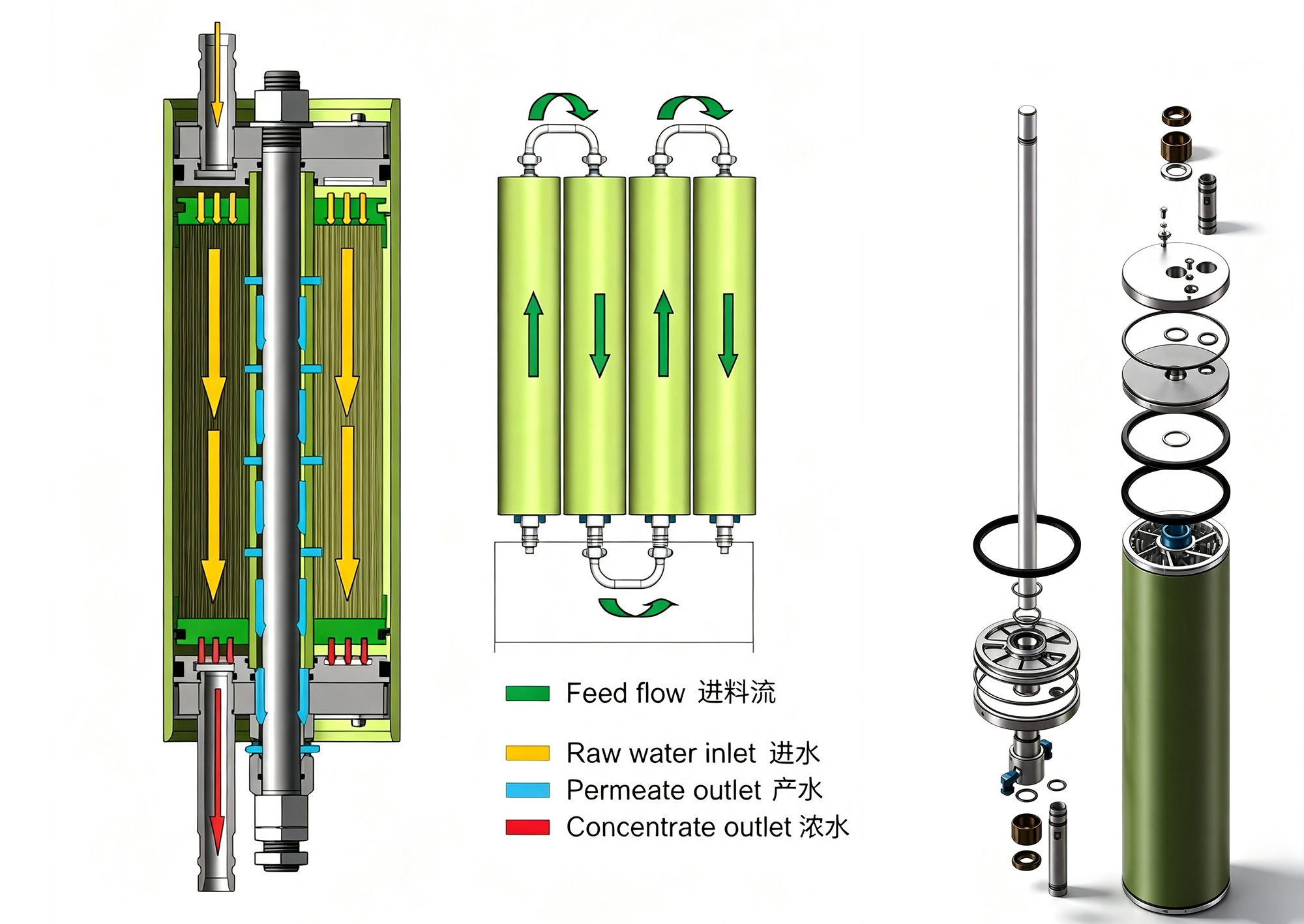

قناة تدفق مفتوحة ثنائية الطبقات بزاوية ٤٥ درجة — أوسع وأكثر مقاومةً للتلوث

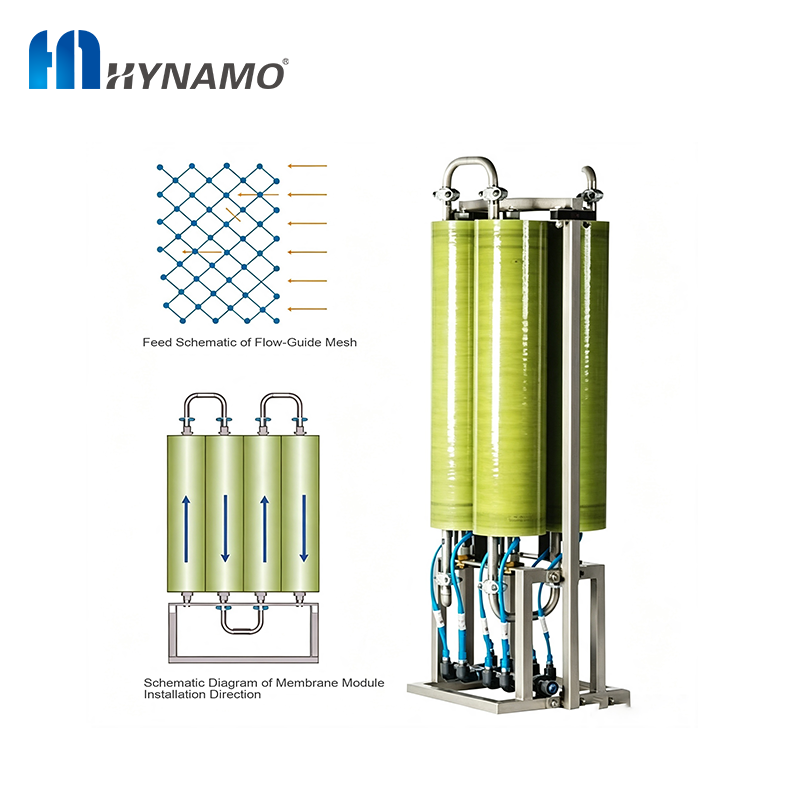

تشغيل متسلسل لـ ١–٦ عناصر غشائية
مناسبة لأنظمة التخلص من السوائل الصفرية (ZLD) على نطاق واسع
كفاءة فصل عالية
كثافة تعبئة عالية — مساحة أصغر

مواصفات المنتج

	الطراز	OCRO3 8042-75	OCRO3 8042-90	OCRO3 8042-120	OCRO4 8042-75	OCRO4 8042-90	OCRO4 8042-120
أداء المنتج	المادة	كثافة متوسطة مسطح صفائح	صفيحة مسطحة بكثافة متوسطة	صفيحة مسطحة بكثافة متوسطة	صفيحة مسطحة بكثافة عالية	صفيحة مسطحة بكثافة عالية	صفيحة مسطحة بكثافة عالية
	مساحة الغشاء النشط، م² (قدم²)	27.2(291)
	الضغط، بار	75	90	120	75	90	120
	تدفق المنتج، جالون يوميًا (متر مكعب يوميًا)	6100(23.0)			6400(24.3)
	أدنى نسبة لرفض الأملاح، %	98.50%			99.00%
ظروف الاختبار	سمك فاصل التغذية، ميل	32ميل
	كلوريد الصوديوم في المياه المُغذِّية، ملغم/لتر	٢٠٠٠ ملغم/لتر، درجة حموضة ٧,٥			٣٢٬٠٠٠ ملغم/لتر، درجة الحموضة ٧٫٥
	الضغط، رطل/بوصة مربعة (بار)	225(15.5)			800(55.0)
	درجة الحرارة، فهرنهايت (°م)	77(25)
	نسبة الاسترجاع،٪	15			8
أقصى ظروف تشغيل	تدفق ماء التغذية، م³/ساعة	8.0-12.0
	مؤشر التلوث القياسي (SDI15)	20
	درجة الحرارة، فهرنهايت (°م)	104(40)
	تركيز الكلور المتبقي في ماء التغذية، ملغم/لتر	<0.1
	أقصى سقوط ضغط عنصر واحد، رطل/بوصة مربعة (بار)	7.5(0.5)
	المدى المسموح لدرجة الحموضة أثناء التشغيل المستمر	2.0-11.0
	المدى المسموح به لدرجة الحموضة (pH) أثناء التنظيف الكيميائي	1.0-12.0

• خيارات متعددة لعرض القناة: ٢٨ ميل، ٣٢ ميل، ٤٧ ميل، ١٢٠ ميل. وقد تؤدي التغيرات في سماكة قناة التدفق إلى تغيّر المساحة الفعّالة لغشاء واحد.

• خطأ إنتاج الماء في كل وحدة من الوحدات المoduولية هو ±١٥٪.

• تتوفر أيضًا مكونات الغشاء بحجم ٨٠٣٥.

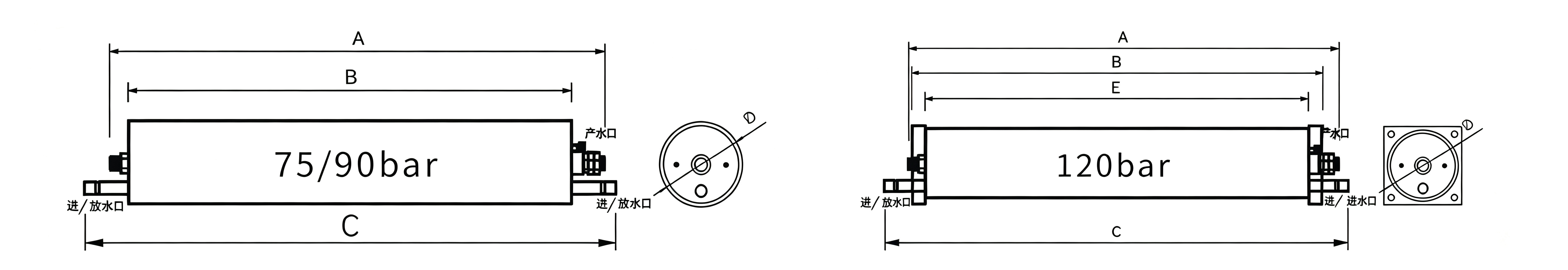

الطراز	8035-75/90	8042-75/90	8035-120	8042-120
طول قضيب سحب مكون الغشاء أ (ملم)	1175	1350	1175	1375
طول غلاف الغشاء ب (مم)	1000	1200	1000	1200
طول مدخل المياه/المياه العادمة ج (مم)	1220	1420	1220	1420
القطر الخارجي لوحدة الغشاء د (مم)	φ219	φ219	φ220	φ220
منفذ مدخل المياه/المياه العادمة (مم)	φ32
منفذ إنتاج المياه (مم)	2*واجهة خرطوم توصيل سريع Φ11.6
طول سطح شفة وحدة الغشاء (ملم)	-	-	1080	1280

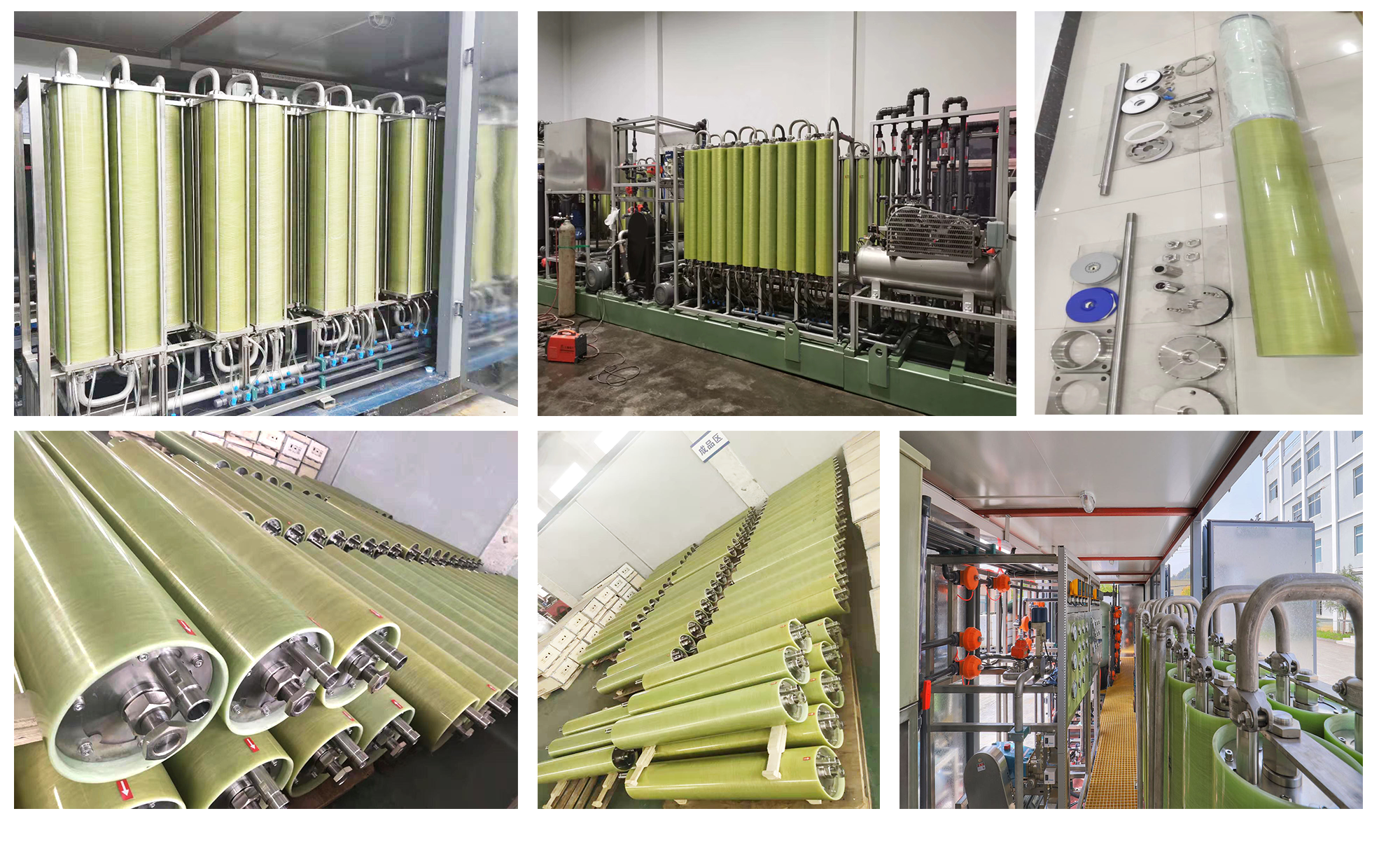

تطبيقات المنتج

OC 7.png

■ مياه الصرف التعديني
■ مياه الصرف الناتجة عن صناعة الفولاذ (الحديد والصلب)
■ مياه الصرف الناتجة عن مصانع الورق (اللب والورق)
● ماء الترشيح من المكبات
■ مياه الصرف الناتجة عن الصناعات الكيماوية الفحمية
■ مياه الصرف الناتجة عن المصانع الدوائية
● مياه الصرف الناتجة عن دباغة الجلود
■ مياه الصرف الناتجة عن الصناعات الكيماوية
■ ملاط الغاز الحيوي الناتج عن تربية الماشية (المادة المتخمرة)
● مياه الصرف الناتجة عن عملية الترسيب الكهربائي
● مياه إعادة الحقن في الحقول النفطية
■ مركزات التناضح العكسي (RO) / المياه المالحة
● مياه الصرف الناتجة عن صباغة وطباعة المنسوجات
■ مياه الصرف الناتجة عن الصباغة
■ مياه التصريف من أنظمة التبريد الدائرية
