Elemento di membrana RO speciale
la dimensione dei pori delle membrane per ultrafiltrazione si colloca tra quella della microfiltrazione e della nanofiltrazione, con un intervallo tipico compreso tra 0,001 e 0,1 micrometri e un cutoff di peso molecolare (MWCO) compreso tra 1.000 e 500.000 Dalton. Queste membrane possono rimuovere in modo efficiente solidi sospesi, colloidi, batteri, virus e materia organica macromolecolare dall’acqua; tuttavia, non sono in grado di trattenere sali inorganici disciolti (ad esempio Na⁺, Cl⁻) o sostanze a basso peso molecolare. Di conseguenza, il permeato conserva generalmente il suo contenuto minerale.
- Panoramica
- Parametro
- Membrana di ultrafiltrazione HYNAMO La membrana di ultrafiltrazione HYNAMO
- Prodotti consigliati
Intervallo di filtrazione delle membrane di ultrafiltrazione
(1) Sostanze organiche macromolecolari
(2) Grassi, oli, proteine, amido, emulsioni, lattice, pigmenti, enzimi, brodi di fermentazione, PVA, coloranti, acidi nucleici, polisaccaridi, peptidi, pectina, vernici elettroforetiche, antibiotici, glucosio, albume d'uovo, ecc.
(3) Microrganismi
(4) Batteri, virus, Cryptosporidium , Giardia lamblia , pirrogeni, parassiti, Escherichia Coli , vaccini, alghe, ecc.
(5) Colloidi
(6) Silice colloidale, alluminio colloidale, ferro colloidale, ecc.
(7) Solidi sospesi
(8) Precipitati metallici, solidi sospesi, ecc.
Parametro
| Modello | HN6060P | HN6060D | |
| Specificativi del prodotto | applicazione | pretrattamento dell’acqua | Acqua potabile NSF/ANSI 61 |
| Materiale | Fibra cava in PDVF | ||
| Superficie attiva della membrana, m² (ft²) | 33(355) | ||
| Capacità del modulo di membrana, L (gal) | 16(4.2) | ||
| Peso (vuoto/pieno d’acqua), kg (lb) | 25/41(55/90) | ||
| Parametri di funzionamento | Flusso di filtrazione (a 25 °C), L/m²/h | 40-90 | |
| Intervallo di portata, m³/h | 2.0-4 | ||
| pH (funzionamento) | 2-11 | ||
| Temperatura, °C | 1-40 | ||
| Pressione massima dell'acqua in ingresso per il modulo a membrana (@ 20°C), bar | 6.25 | ||
| Differenza di pressione transmembrana massima di esercizio, bar | 2.1 | ||
| Portata massima di aria di pulizia, Nm3/h | 12 | ||
| Pressione massima di retrospurgo, bar | 2.5 | ||
| Concentrazione massima tollerata di NaClO, mg/L | 2000 | ||
| Concentrazione massima tollerata di solidi sospesi, mg/L | 100 | ||
| Turbidità (massima), NTU | 300 | ||
| Dimensione delle particelle (massima), μm | 300 | ||
| Configurazione del flusso | Filtrazione a flusso esterno-in, a fondo cieco | ||
| Turbidità attesa dopo la filtrazione, NTU | ≤0.1 | ||
| Indice di densità del fango di filtrazione (SDI) atteso | ≤2.50 | ||
Funzionamento: durante l’avviamento, l’arresto, la pulizia o altri processi operativi, è fondamentale prevenire danni agli elementi della membrana causati da brusche variazioni di pressione. Prima dell’avviamento, il sistema di ultrafiltrazione (UF) deve essere sciacquato per rimuovere il fluido di protezione durante il trasporto ed espellere qualsiasi aria residua. Durante la fase iniziale di funzionamento, l’impianto deve essere avviato manualmente, con la portata iniziale di permeato controllata al 60% della capacità progettata. Il permeato prodotto durante la prima corsa deve essere scaricato completamente; i requisiti specifici possono variare a seconda dell’applicazione.
| L, pollici (mm) | L1, pollici (mm) | L2, pollici (mm) | L3, pollici (mm) | D, pollici (mm) | W1, pollici (mm) | W2, pollici (mm) |
| 73.2(1863) | 59.1(1500) | 63.4(1610) | 67.3(1710) | φ6,5 (Φ165) | 4.9(125) | 9.8(250) |
prodotto 02
| Modello | HN8060P | HN8060D | |
| Specificativi del prodotto | applicazione | pretrattamento dell’acqua | Acqua potabile NSF/ANSI 61 |
| Materiale | Fibra cava in PDVF | ||
| Superficie attiva della membrana, m² (ft²) | 51(549) | ||
| Capacità del modulo di membrana, L (gal) | 35(9.3) | ||
| Peso (vuoto/pieno d’acqua), kg (lb) | 48/83(106/183) | ||
| Parametri di funzionamento | Flusso di filtrazione (a 25 °C), L/m²/h | 40-90 | |
| Intervallo di portata, m³/h | 2.0-4.6 | ||
| pH (funzionamento) | 2-11 | ||
| Temperatura, °C | 1-40 | ||
| Pressione massima dell'acqua in ingresso per il modulo a membrana (@ 20°C), bar | 6.25 | ||
| Differenza di pressione transmembrana massima di esercizio, bar | 2.1 | ||
| Portata massima di aria di pulizia, Nm3/h | 12 | ||
| Pressione massima di retrospurgo, bar | 2.5 | ||
| Concentrazione massima tollerata di NaClO, mg/L | 2000 | ||
| Concentrazione massima tollerata di solidi sospesi, mg/L | 100 | ||
| Turbidità (massima), NTU | 300 | ||
| Dimensione delle particelle (massima), μm | 300 | ||
| Configurazione del flusso | Filtrazione a flusso esterno-in, a fondo cieco | ||
| Turbidità attesa dopo la filtrazione, NTU | ≤0.1 | ||
| Indice di densità del fango di filtrazione (SDI) atteso | ≤2.5 | ||
Funzionamento: durante l’avviamento, l’arresto, la pulizia o altri processi operativi, è fondamentale prevenire danni agli elementi della membrana causati da brusche variazioni di pressione. Prima dell’avviamento, il sistema di ultrafiltrazione (UF) deve essere sciacquato per rimuovere il fluido di protezione durante il trasporto ed espellere qualsiasi aria residua. Durante la fase iniziale di funzionamento, l’impianto deve essere avviato manualmente, con la portata iniziale di permeato controllata al 60% della capacità progettata. Il permeato prodotto durante la prima corsa deve essere scaricato completamente; i requisiti specifici possono variare a seconda dell’applicazione.
| L, pollici (mm) | L1, pollici (mm) | L2, pollici (mm) | L3, pollici (mm) | D, pollici (mm) | W1, pollici (mm) | W2, pollici (mm) |
| 73.2±0.1 (1860+3) |
59.1(1500) | 64.2±0.1 (1630+3) |
71.7±0.1 (1820+3) |
φ8,9 (Φ225) | 7.1(180) | 13.5(342) |
prodotto 03
| Modello | HN8080P | HN8080D | |
| Specificativi del prodotto | applicazione | pretrattamento dell’acqua | Acqua potabile NSF/ANSI 61 |
| Materiale | Fibra cava in PDVF | ||
| Superficie attiva della membrana, m² (ft²) | 77(829) | ||
| Capacità del modulo di membrana, L (gal) | 39(10.3) | ||
| Peso (vuoto/pieno d’acqua), kg (lb) | 61/100(135/220) | ||
| Parametri di funzionamento | Flusso di filtrazione (a 25 °C), L/m²/h | 40-90 | |
| Intervallo di portata, m³/h | 3.1-6.9 | ||
| pH (funzionamento) | 2-11 | ||
| Temperatura, °C | 1-40 | ||
| Pressione massima dell'acqua in ingresso per il modulo a membrana (@ 20°C), bar | 6.25 | ||
| Differenza di pressione transmembrana massima di esercizio, bar | 2.1 | ||
| Portata massima di aria di pulizia, Nm3/h | 12 | ||
| Pressione massima di retrospurgo, bar | 2.5 | ||
| Concentrazione massima tollerata di NaClO, mg/L | 2000 | ||
| Concentrazione massima tollerata di solidi sospesi, mg/L | 100 | ||
| Turbidità (massima), NTU | 300 | ||
| Dimensione delle particelle (massima), μm | 300 | ||
| Configurazione del flusso | Filtrazione a flusso esterno-in, a fondo cieco | ||
| Turbidità attesa dopo la filtrazione, NTU | ≤0.1 | ||
| Indice di densità del fango di filtrazione (SDI) atteso | ≤2.5 | ||
Funzionamento: durante l’avviamento, l’arresto, la pulizia o altri processi operativi, è fondamentale prevenire danni agli elementi della membrana causati da brusche variazioni di pressione. Prima dell’avviamento, il sistema di ultrafiltrazione (UF) deve essere sciacquato per rimuovere il fluido di protezione durante il trasporto ed espellere qualsiasi aria residua. Durante la fase iniziale di funzionamento, l’impianto deve essere avviato manualmente, con la portata iniziale di permeato controllata al 60% della capacità progettata. Il permeato prodotto durante la prima corsa deve essere scaricato completamente; i requisiti specifici possono variare a seconda dell’applicazione.
| L, pollici (mm) | L1, pollici (mm) | L2, pollici (mm) | L3, pollici (mm) | D, pollici (mm) | W1, pollici (mm) | W2, pollici (mm) |
| 92.9±0.1 (2360±3) |
78.1(2000) | 83.9±0.1 (2130±3) |
91.3±0.1 (2320±3) |
φ8,9 (Φ225) | 7.1(180) | 13.5(342) |

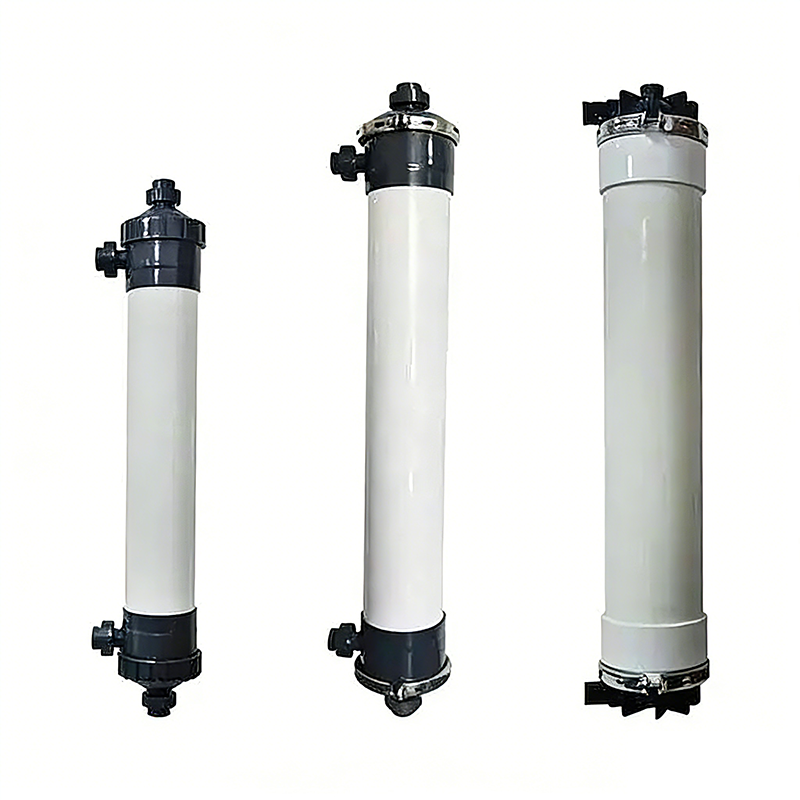

Membrana di ultrafiltrazione HYNAMO
La membrana di ultrafiltrazione HYNAMO è realizzata in fluoruro di polivinilidene (PVDF). La sua caratteristica più evidente è un’eccezionale stabilità chimica, che le conferisce una notevole resistenza all’ossidazione e agli acidi e alle basi. Per garantire il normale funzionamento della membrana e un flusso idrico stabile, è necessaria una pulizia regolare. Il metodo più efficace è la pulizia ossidante; tuttavia, gli ossidanti possono danneggiare la membrana. La tolleranza del PVDF verso agenti ossidanti (come l’ipoclorito di sodio) è superiore di oltre dieci volte rispetto a materiali come il polietersolfone (PES) e il polisolfone (PSF), prolungando così in modo significativo la sua durata operativa. Inoltre, il PVDF possiede un’eccellente flessibilità. Indagini sul campo e studi di caso hanno dimostrato che le membrane in PVDF presentano il tasso più basso di rottura delle fibre. Di conseguenza, vengono impiegate in misura sempre maggiore nel trattamento delle acque reflue.
Caratteristiche sintetiche dei moduli di membrana in PVDF:
(1) Alta resistenza all’ossidazione e pulibilità: L’eccellente qualità del materiale PVDF garantisce una forte stabilità chimica del prodotto a membrana. Questa elevata stabilità chimica consente, a sua volta, alla membrana di resistere alla pulizia con ossidanti ad alta concentrazione, prevenendo efficacemente la proliferazione di batteri e altri microrganismi.
(2) Alto flusso: La membrana presenta un’elevata porosità, che conferisce al modulo un alto flusso di permeato.
(3) Elevata resistenza meccanica e buona flessibilità: Le fibre della membrana sono sia resistenti che altamente flessibili, rendendole resistenti alla rottura durante le procedure di pulizia.
(4) Elevata resistenza all’incrostazione: Mediante modifica idrofila, la resistenza dell’articolo all’incrostazione è stata notevolmente migliorata.
(5) Eccellente qualità del permeato: La membrana ha una dimensione nominale dei pori molto ridotta; pertanto, in applicazione, riesce a rimuovere quasi tutte le particelle sospese, i microrganismi, i colloidi, i patogeni e i batteri dall’acqua in ingresso.
(6) Lunga durata di vita: I moduli adottano tipicamente una configurazione di flusso esterno-verso-interno, meno soggetta a intasamenti. Questa progettazione offre un’area di filtrazione maggiore e una capacità superiore di carico di contaminanti. Inoltre, consente una pulizia più facile e più completa, permettendo la rimozione tempestiva delle incrostazioni superficiali, prolungando così la durata operativa della membrana.
