Speciální reverzní osmóza membránový prvek
„Velikost pórů ultrafiltračních membrán leží mezi mikrofiltračními a nanofiltračními membránami, obvykle v rozmezí 0,001 až 0,1 mikrometru, s mezní molekulovou hmotností (MWCO) od 1 000 do 500 000 Daltonů. Tyto membrány účinně odstraňují z vody suspendované pevné látky, koloidy, bakterie, viry a makromolekulární organické látky; avšak nedokáží retinovat rozpuštěné anorganické soli (např. Na⁺, Cl⁻) ani látky s nízkou molekulovou hmotností. V důsledku toho permeát obvykle zachovává svůj minerální obsah.“
- Přehled
- Parametry
- HYNAMO Ultrafiltrační membrána HYNAMO ultrafiltrace
- Doporučené produkty
Rozsah filtrace ultrafiltračních membrán
(1) Makromolekulární organické látky
(2) Tuky, oleje, bílkoviny, škrob, emulze, latex, barviva, enzymy, kvasné výluhy, PVA, barvy, nukleové kyseliny, polysacharidy, peptidy, pektin, elektroforetické nátěry, antibiotika, glukóza, bílek vajec atd.
(3) Mikroorganismy
(4) Bakterie, viry, Cryptosporidium , Giardia lamblia , pyrogeny, paraziti, Escherichia Coli , vakcíny, řasy atd.
(5) Koloidy
(6) Kolloidní křemík, kolloidní hliník, kolloidní železo atd.
(7) Suspendované látky
(8) Kovové srážky, suspendované látky atd.
Parametry
| Model | HN6060P | HN6060D | |
| TECHNICKÉ SPECIFIKACE PRODUKTU | použití | předúprava vody | NSF/ANSI 61 pro pitnou vodu |
| Materiál | PDVF dutá vláknová membrána | ||
| Účinná povrchová plocha membrány, m² (ft²) | 33(355) | ||
| Kapacita membránového modulu, L (gal) | 16(4.2) | ||
| Hmotnost (prázdný/naplněný vodou), kg (lb) | 25/41(55/90) | ||
| Provozní parametry | Filtrační tok (při 25 °C), L/m²/h | 40-90 | |
| Rozsah průtoku, m³/h | 2.0-4 | ||
| pH (provozní) | 2-11 | ||
| Teplota, °C | 1-40 | ||
| Maximální tlak přívodní vody pro modul membrány (@ 20 °C), bar | 6.25 | ||
| Maximální provozní rozdíl tlaku napříč membránou, bar | 2.1 | ||
| Maximální průtok vzduchu pro čištění, Nm³/h | 12 | ||
| Maximální tlak zpětného promývání, bar | 2.5 | ||
| Maximální koncentrace tolerovaného NaClO, mg/l | 2000 | ||
| Maximální koncentrace tolerovaných suspendovaných látek, mg/l | 100 | ||
| Turbidita (maximální), NTU | 300 | ||
| Velikost částic (maximální), μm | 300 | ||
| Směr proudění | Filtrace zvenčí-dovnitř, uzavřená filtrace | ||
| Očekávaná turbidita po filtraci, NTU | ≤0.1 | ||
| Očekávaný index hustoty filtračního kalu (SDI) | ≤2.50 | ||
Provoz: Během uvádění do provozu, vypínání, čištění nebo jiných provozních procesů je důležité zabránit poškození membránových prvků náhlými změnami tlaku. Před uvedením do provozu by měl být systém ultrafiltrace (UF) propláchnut, aby se odstranila ochranná kapalina použitá při dopravě a vyvětral veškerý zbytkový vzduch. Během počátečního provozu by mělo být zařízení spuštěno ručně a počáteční průtok permeátu by měl být omezen na 60 % návrhové kapacity. Permeát vzniklý během prvního provozu musí být zcela odveden; konkrétní požadavky se mohou lišit v závislosti na dané aplikaci.

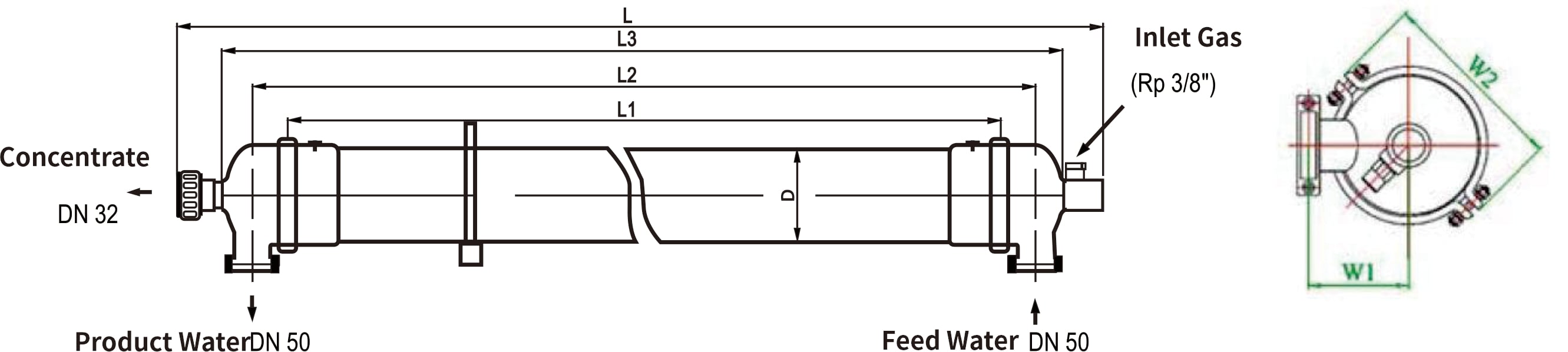

| L, palce (mm) | L1, palce (mm) | L2, palce (mm) | L3, palce (mm) | D, palce (mm) | W1, palec (mm) | W2, palec (mm) |
| 73.2(1863) | 59.1(1500) | 63.4(1610) | 67.3(1710) | φ6,5 (Φ165) | 4.9(125) | 9.8(250) |
produkt 02
| Model | HN8060P | HN8060D | |
| TECHNICKÉ SPECIFIKACE PRODUKTU | použití | předúprava vody | NSF/ANSI 61 pro pitnou vodu |
| Materiál | PDVF dutá vláknová membrána | ||
| Účinná povrchová plocha membrány, m² (ft²) | 51(549) | ||
| Kapacita membránového modulu, L (gal) | 35(9.3) | ||
| Hmotnost (prázdný/naplněný vodou), kg (lb) | 48/83(106/183) | ||
| Provozní parametry | Filtrační tok (při 25 °C), L/m²/h | 40-90 | |
| Rozsah průtoku, m³/h | 2.0-4.6 | ||
| pH (provozní) | 2-11 | ||
| Teplota, °C | 1-40 | ||
| Maximální tlak přívodní vody pro modul membrány (@ 20 °C), bar | 6.25 | ||
| Maximální provozní rozdíl tlaku napříč membránou, bar | 2.1 | ||
| Maximální průtok vzduchu pro čištění, Nm³/h | 12 | ||
| Maximální tlak zpětného promývání, bar | 2.5 | ||
| Maximální koncentrace tolerovaného NaClO, mg/l | 2000 | ||
| Maximální koncentrace tolerovaných suspendovaných látek, mg/l | 100 | ||
| Turbidita (maximální), NTU | 300 | ||
| Velikost částic (maximální), μm | 300 | ||
| Směr proudění | Filtrace zvenčí-dovnitř, uzavřená filtrace | ||
| Očekávaná turbidita po filtraci, NTU | ≤0.1 | ||
| Očekávaný index hustoty filtračního kalu (SDI) | ≤2.5 | ||
Provoz: Během uvádění do provozu, vypínání, čištění nebo jiných provozních procesů je důležité zabránit poškození membránových prvků náhlými změnami tlaku. Před uvedením do provozu by měl být systém ultrafiltrace (UF) propláchnut, aby se odstranila ochranná kapalina použitá při dopravě a vyvětral veškerý zbytkový vzduch. Během počátečního provozu by mělo být zařízení spuštěno ručně a počáteční průtok permeátu by měl být omezen na 60 % návrhové kapacity. Permeát vzniklý během prvního provozu musí být zcela odveden; konkrétní požadavky se mohou lišit v závislosti na dané aplikaci.

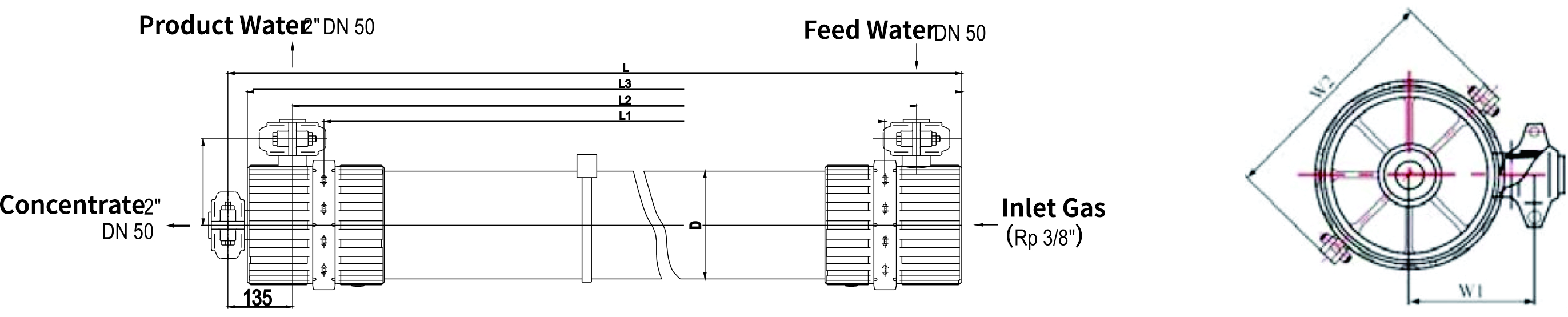

| L, palce (mm) | L1, palce (mm) | L2, palce (mm) | L3, palce (mm) | D, palce (mm) | W1, palec (mm) | W2, palec (mm) |
| 73.2±0.1 (1860+3) |
59.1(1500) | 64.2±0.1 (1630+3) |
71.7±0.1 (1820+3) |
φ8,9 (Φ225) | 7.1(180) | 13.5(342) |
produkt 03
| Model | HN8080P | HN8080D | |
| TECHNICKÉ SPECIFIKACE PRODUKTU | použití | předúprava vody | NSF/ANSI 61 pro pitnou vodu |
| Materiál | PDVF dutá vláknová membrána | ||
| Účinná povrchová plocha membrány, m² (ft²) | 77(829) | ||
| Kapacita membránového modulu, L (gal) | 39(10.3) | ||
| Hmotnost (prázdný/naplněný vodou), kg (lb) | 61/100(135/220) | ||
| Provozní parametry | Filtrační tok (při 25 °C), L/m²/h | 40-90 | |
| Rozsah průtoku, m³/h | 3.1-6.9 | ||
| pH (provozní) | 2-11 | ||
| Teplota, °C | 1-40 | ||
| Maximální tlak přívodní vody pro modul membrány (@ 20 °C), bar | 6.25 | ||
| Maximální provozní rozdíl tlaku napříč membránou, bar | 2.1 | ||
| Maximální průtok vzduchu pro čištění, Nm³/h | 12 | ||
| Maximální tlak zpětného promývání, bar | 2.5 | ||
| Maximální koncentrace tolerovaného NaClO, mg/l | 2000 | ||
| Maximální koncentrace tolerovaných suspendovaných látek, mg/l | 100 | ||
| Turbidita (maximální), NTU | 300 | ||
| Velikost částic (maximální), μm | 300 | ||
| Směr proudění | Filtrace zvenčí-dovnitř, uzavřená filtrace | ||
| Očekávaná turbidita po filtraci, NTU | ≤0.1 | ||
| Očekávaný index hustoty filtračního kalu (SDI) | ≤2.5 | ||
Provoz: Během uvádění do provozu, vypínání, čištění nebo jiných provozních procesů je důležité zabránit poškození membránových prvků náhlými změnami tlaku. Před uvedením do provozu by měl být systém ultrafiltrace (UF) propláchnut, aby se odstranila ochranná kapalina použitá při dopravě a vyvětral veškerý zbytkový vzduch. Během počátečního provozu by mělo být zařízení spuštěno ručně a počáteční průtok permeátu by měl být omezen na 60 % návrhové kapacity. Permeát vzniklý během prvního provozu musí být zcela odveden; konkrétní požadavky se mohou lišit v závislosti na dané aplikaci.

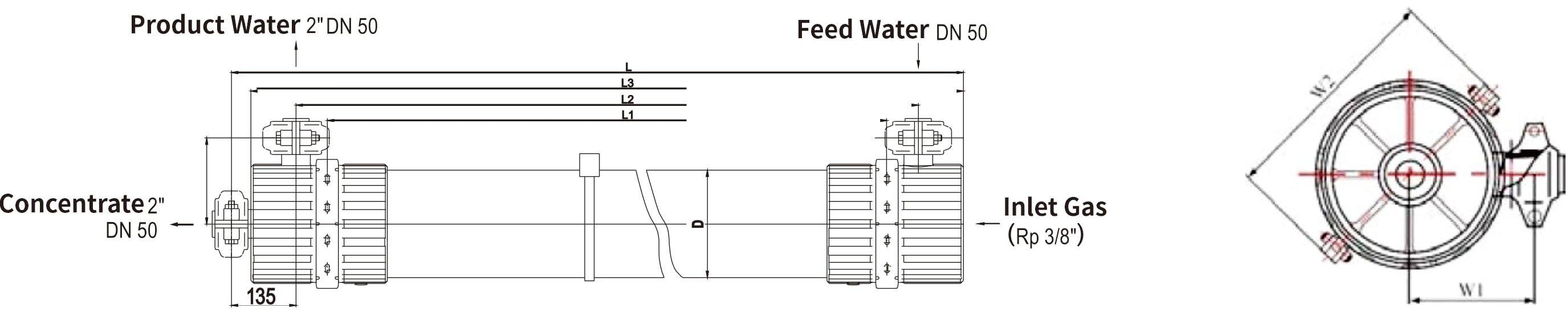

| L, palce (mm) | L1, palce (mm) | L2, palce (mm) | L3, palce (mm) | D, palce (mm) | W1, palec (mm) | W2, palec (mm) |
| 92.9±0.1 (2360±3) |
78.1(2000) | 83.9±0.1 (2130±3) |
91.3±0.1 (2320±3) |
φ8,9 (Φ225) | 7.1(180) | 13.5(342) |

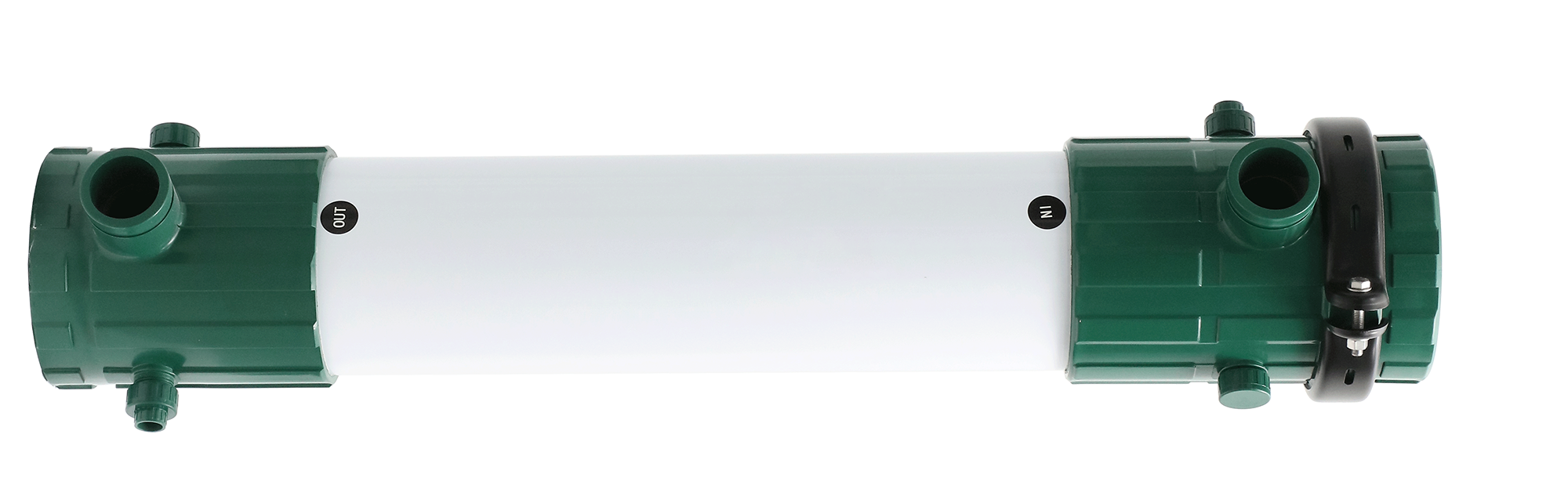

HYNAMO Ultrafiltrační membrána
HYNAMO ultrafiltrační membrána je vyrobena z polyvinylidenfluoridu (PVDF). Její nejvýraznější vlastností je vynikající chemická stabilita, která jí zajišťuje mimořádnou odolnost proti oxidaci i proti kyselinám a alkalím. Aby fungovala membrána správně a byl stabilní průtok vody, je nutné ji pravidelně čistit. Nejúčinnější metodou je oxidační čištění; oxidanty však lze membránu poškodit. Odolnost PVDF vůči oxidačním činidlům (např. chloridu sodnému) je více než desetkrát vyšší než u materiálů jako polyethersulfon (PES) a polysulfon (PSF), čímž se výrazně prodlouží její životnost. Kromě toho má PVDF vynikající pružnost. Průzkumy na místě i případové studie ukázaly, že membrány z PVDF mají nejnižší míru poškození vláken. V důsledku toho se stále častěji používají při čištění odpadních vod.
Stručné charakteristiky modulů PVDF membrán:
(1) Vysoká odolnost vůči oxidaci a snadná čistitelnost: Vysoce kvalitní materiál PVDF zajišťuje výjimečnou chemickou stabilitu membránového produktu. Tato vysoká chemická stabilita umožňuje membráně odolávat čištění koncentrovanými oxidačními činidly, čímž se účinně brání rozšíření bakterií a jiných mikroorganismů.
(2) Vysoký průtok: Membrána má vysokou pórovitost, díky čemuž modul dosahuje vysokého průtoku permeátu.
(3) Vysoká pevnost a dobrá pružnost: Membránová vlákna jsou pevná i vysoce pružná, což je chrání před poškozením během čisticích procedur.
(4) Vysoká odolnost proti zanesení: Hydrofilní úpravou byla odolnost produktu proti zanesení výrazně zvýšena.
(5) Vynikající kvalita permeátu: Membrána má malou nominální velikost pórů, takže při použití odstraňuje téměř všechny suspendované částice, mikroorganismy, koloidy, patogeny a bakterie z vstupní vody.
(6) Dlouhá životnost: Moduly obvykle využívají proudovou konfiguraci zvenku dovnitř, která je méně náchylná k ucpaní. Tento návrh poskytuje větší filtrační plochu a vyšší kapacitu pro zachycování kontaminantů. Zároveň usnadňuje jednodušší a důkladnější čištění, což umožňuje včasně odstranit povrchové znečištění a tím prodloužit provozní životnost membrány.
